안녕하세요 가래라 입니다. 오늘은 HP officejet pro 8640 프린터기를 분해 하는 방법에 대해서 한번 알아 보도록 하겠습니다.
작동은 하는데 1년 넘게 사용을 안해서 프린터 헤드와 잉크 모두 굳어 버린지라 이참에 분해나 한번 해보자 하면서 시작하게 되었습니다. 그럼 잡설은 각설 하고 시작해 보도록 하겠습니다.

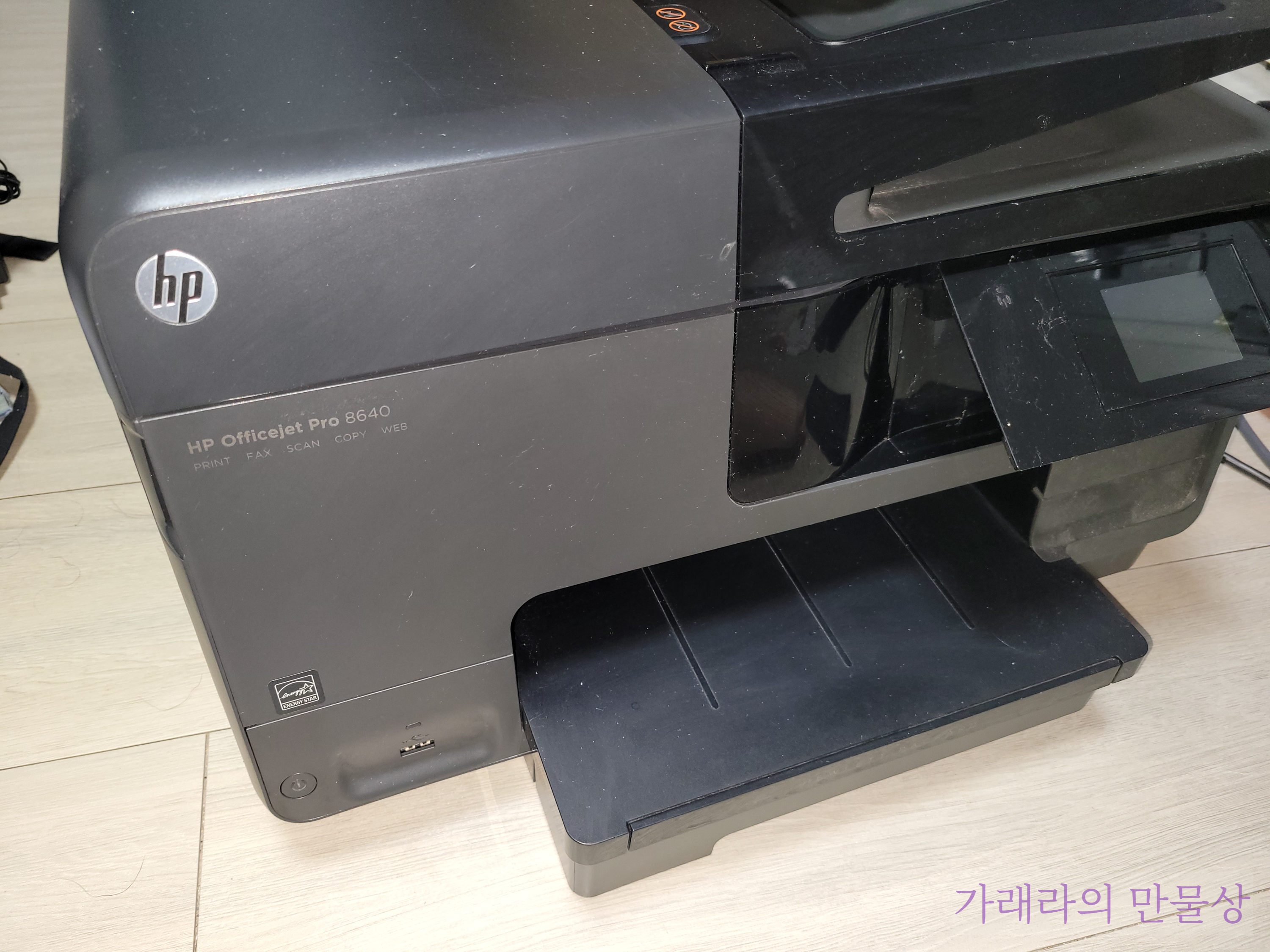

오늘 분해할 모델의 사진은 아래와 같습니다.
제조년월일이 따로 안적혀 있어서 몇년 식인지를 모르겠지만 오래되 보입니다.

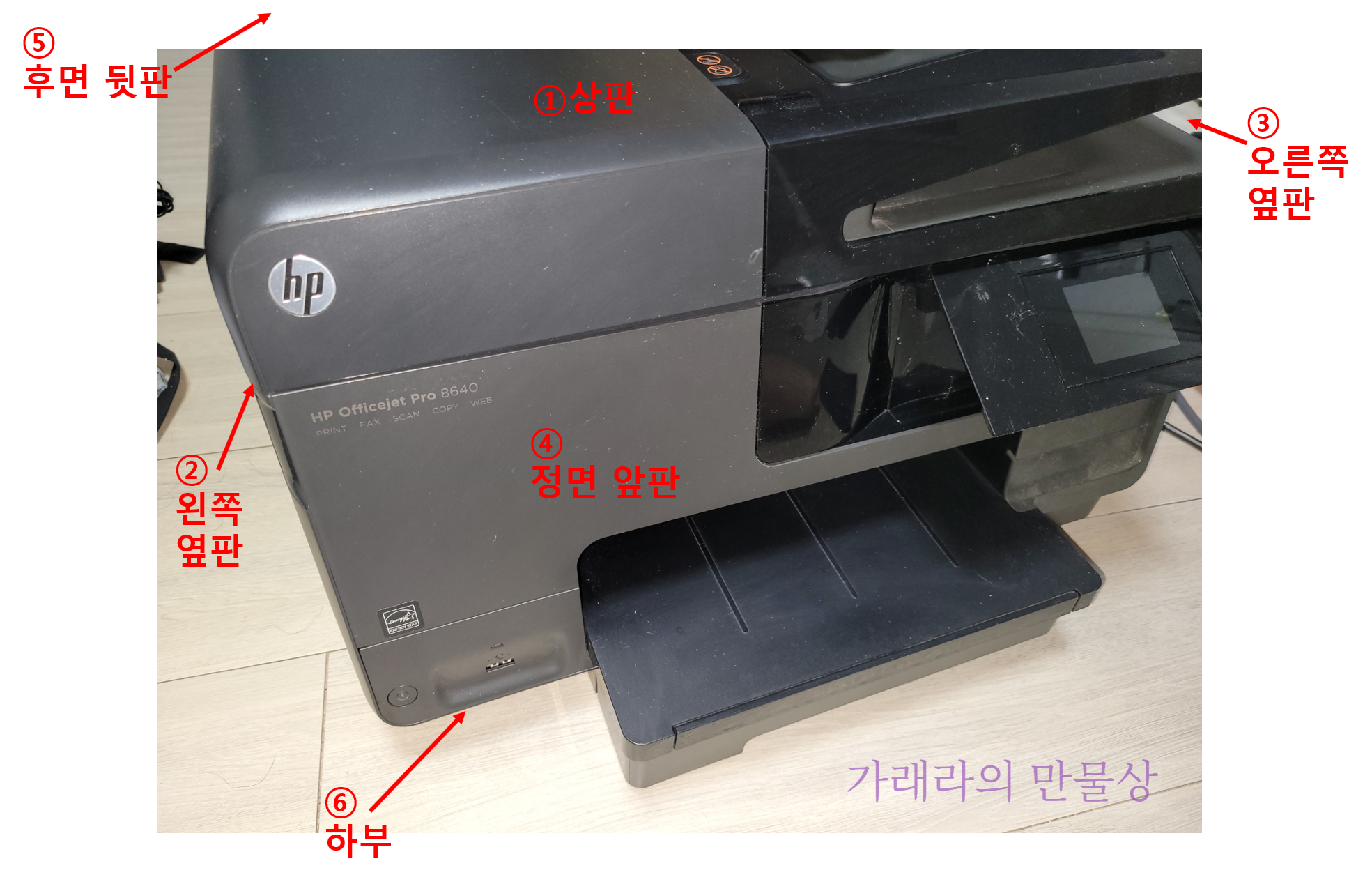

일단 설명을 조금 쉽게 하기 위해 번호를 한번 매겨 봤습니당
1. 상판
2. 왼쪽 옆판
3. 오른쪽 옆판
4. 정면 앞판
5. 후면 뒷판
6. 하부
이렇게 해놓고 시작 해야 좀 편할 것 같아서 번호를 한번 매겨 봤습니다.
분해 사용하는 공구는 딱 하나 2.5mm 별렌지가 사용 됩니다.
분해. no1

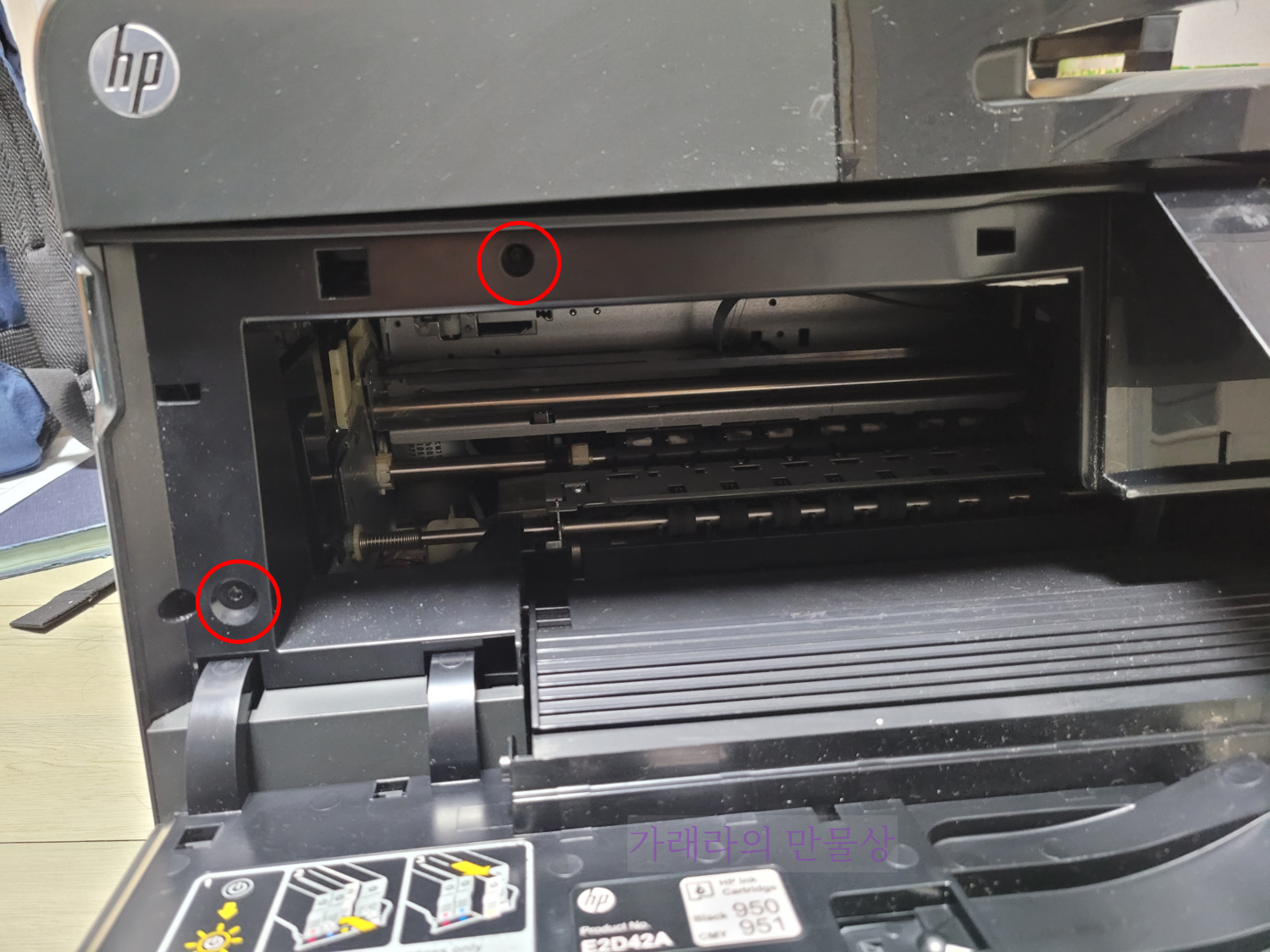

4번 정면 앞판의 커버를 열어 사진에 보이는 2군데의 나사를 제거해 줍니다. (모든 나사는 별렌지2.5mm)를 사용합니다.
나사의 길이는 14mm가 사용 되었네요
분해. no2

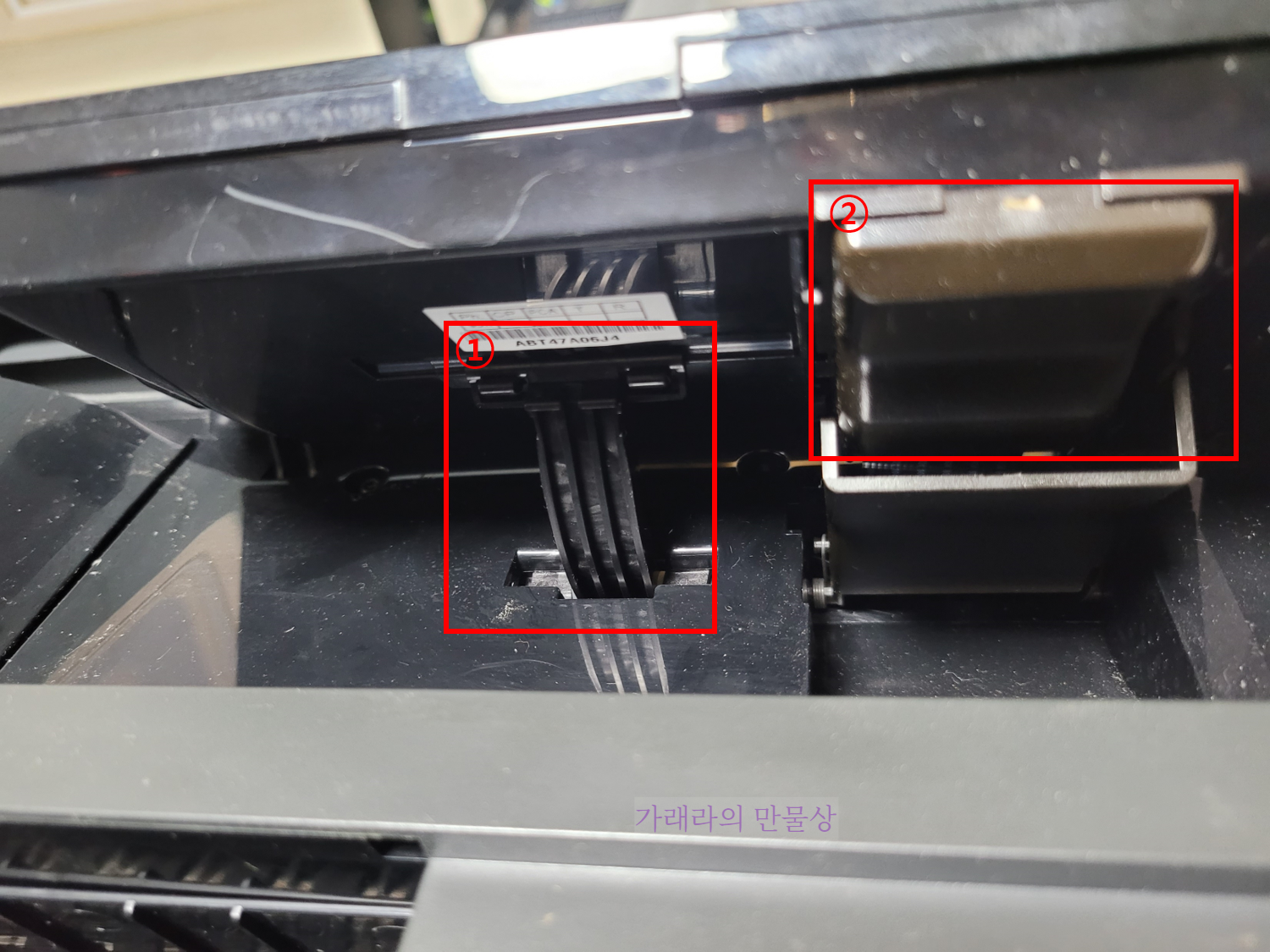

4번 정면 앞판의 디스플레이 패널 아래쪽에 1번과 2번을 제거해 줘야 합니다.
1번은 가느다란 몸통부분을 잡고 오래로 내리면서 패널을 위로 올리면 쉽게 제거가 되고
2번은 몸체를 잡고 내 몸쪽으로 당기면 조금 힘만 주면 쏙 하고 빠집니다.
분해. no3
걸리부분을 푸셨다면

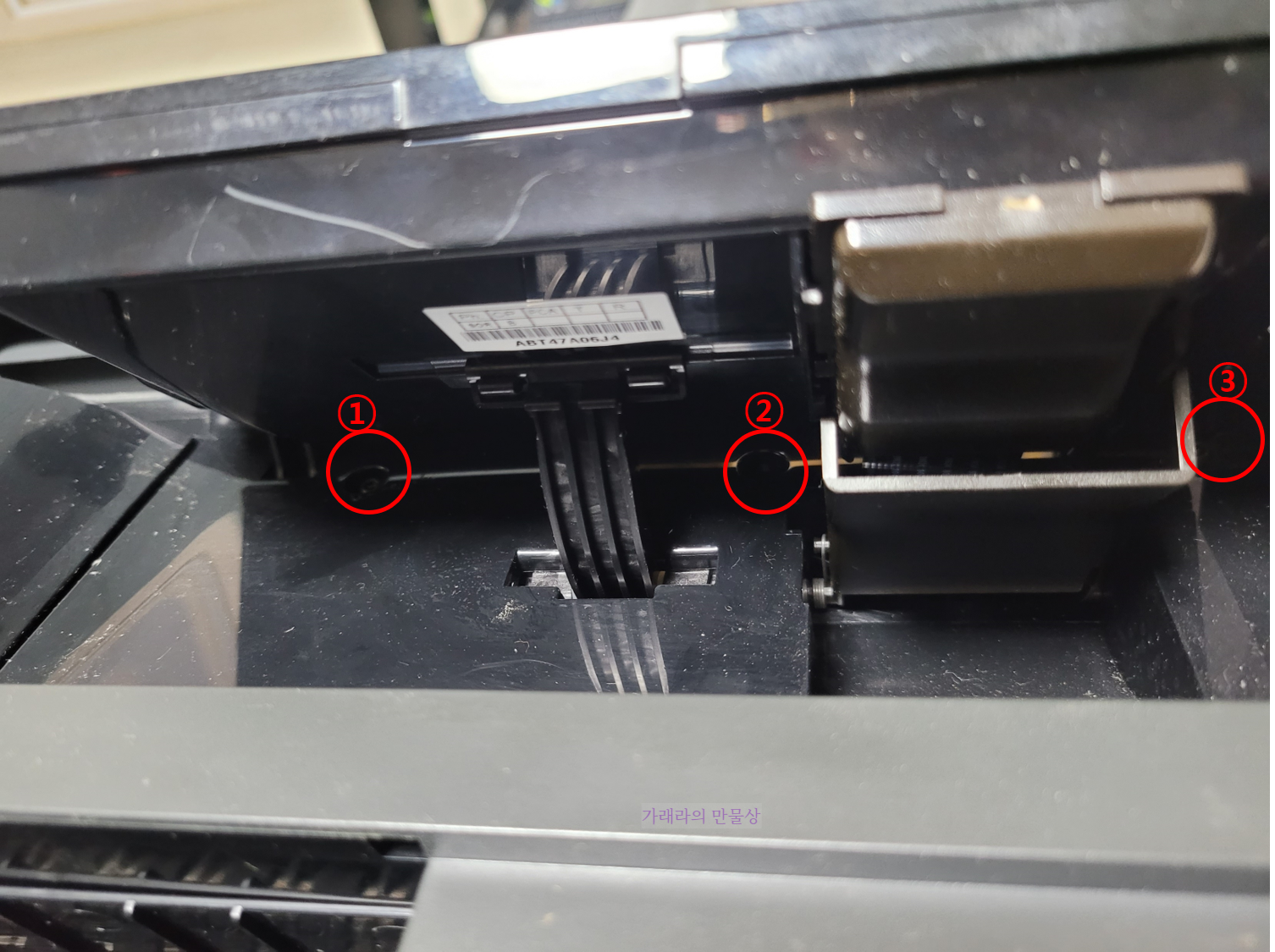

위의 사진의 1,2,3번은 나사를 풀어 주시면 됩니다.
나사의 길이는 14mm 입니다.
분해. no4

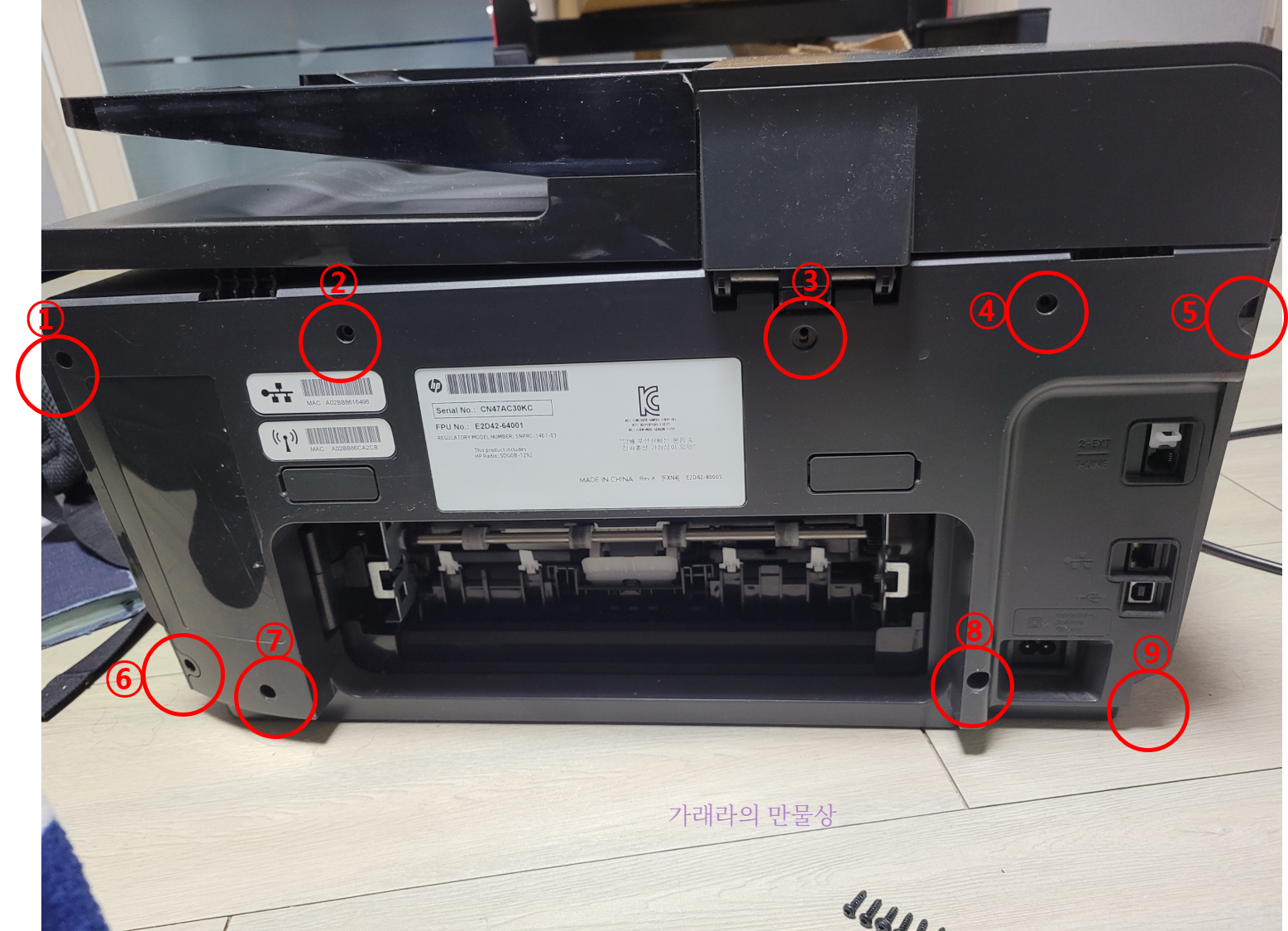

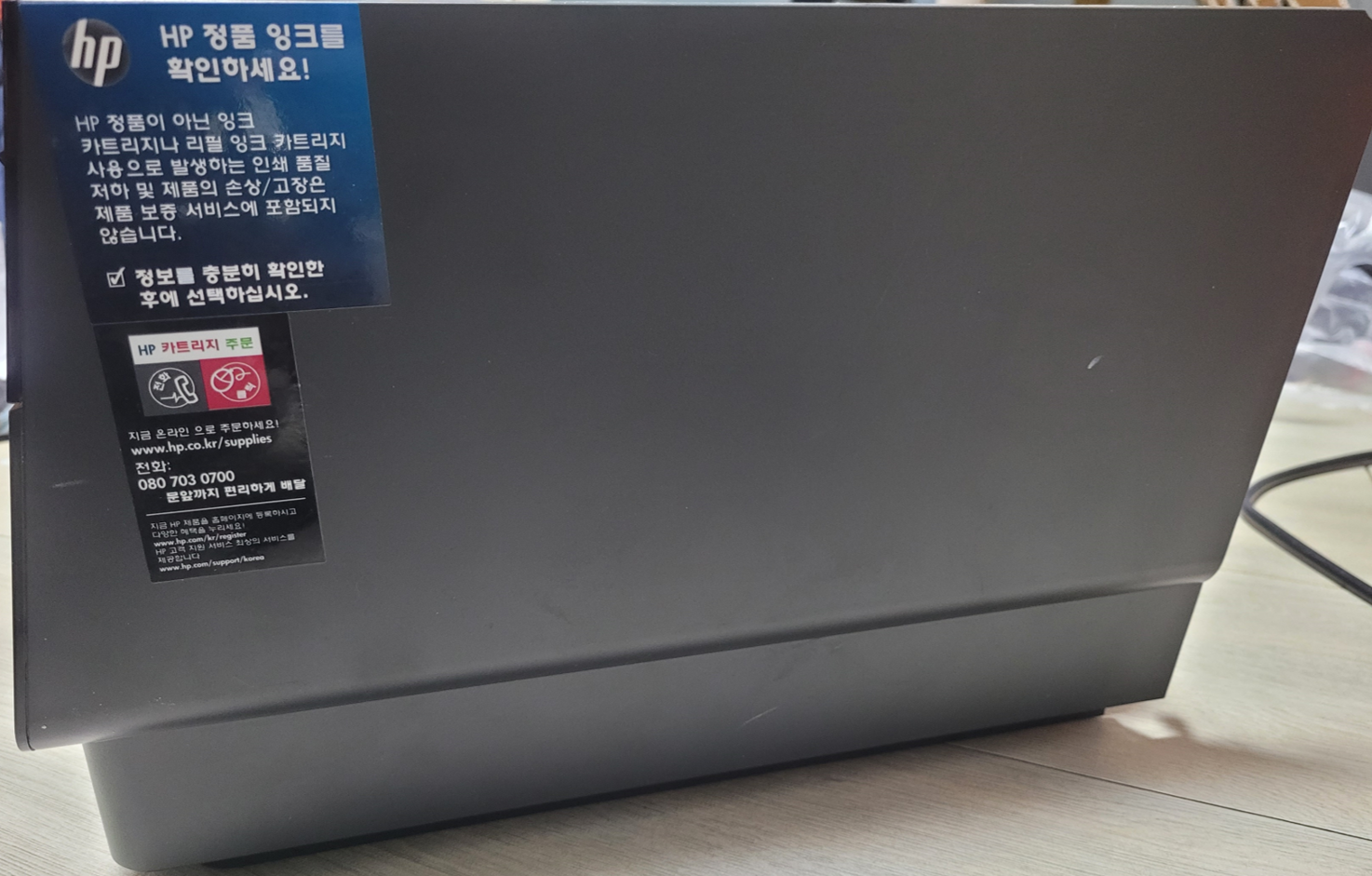

4번 정면 앞판 나사를 전부 풀었다면 다음의 5번 후면 판의 나사를 제거해 주시면 됩니다.
나사는 총 9개로 똑같이 2.5.mm 별렌지로 풀어 주시면 됩니다.
나사의 길이는 14mm 입니다.
분해. no5
나사를 전부 푸셨다면

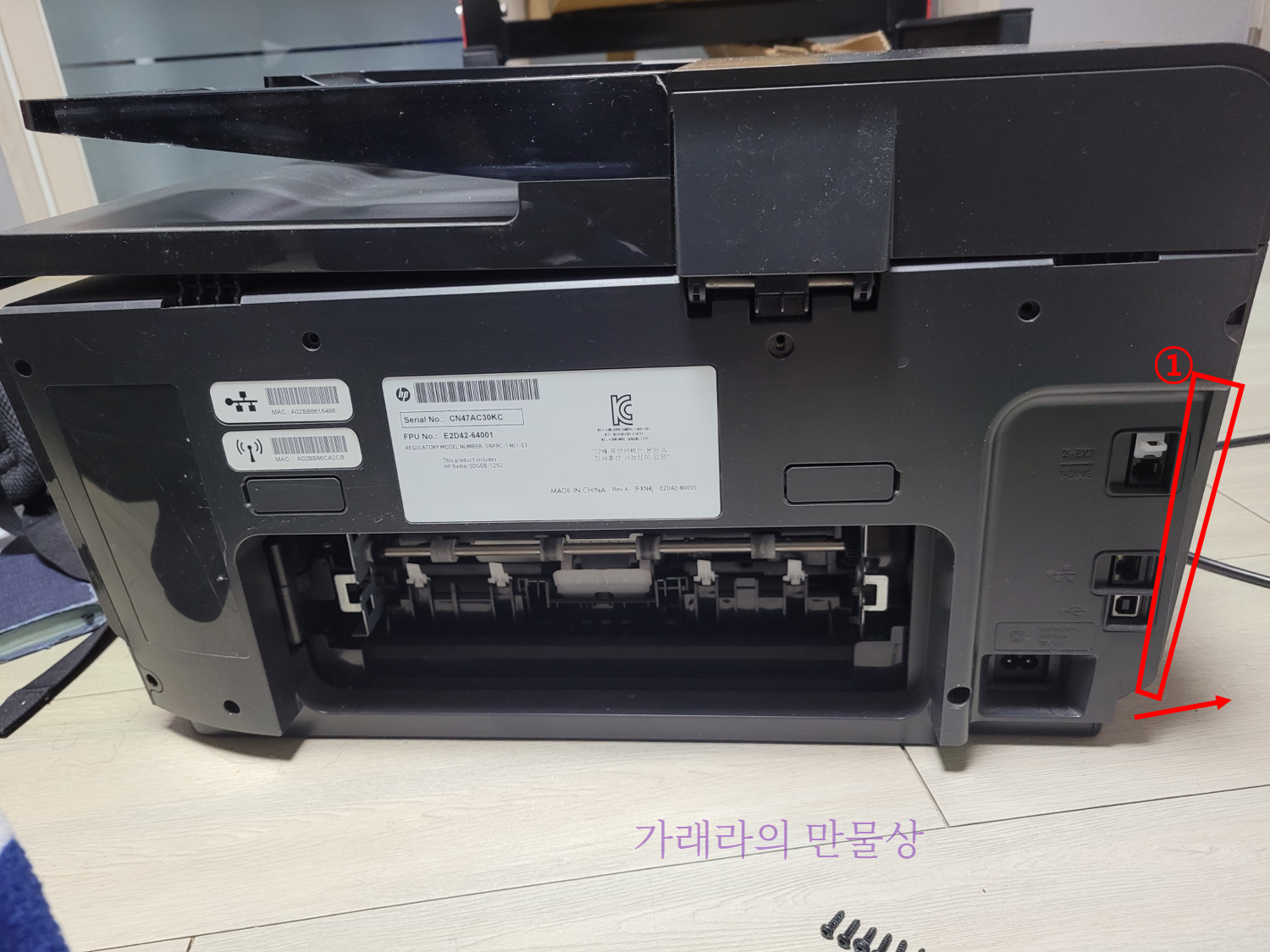

오른쪽에 1번 부분을 화살표 방향으로 살짝 밀어 주신후

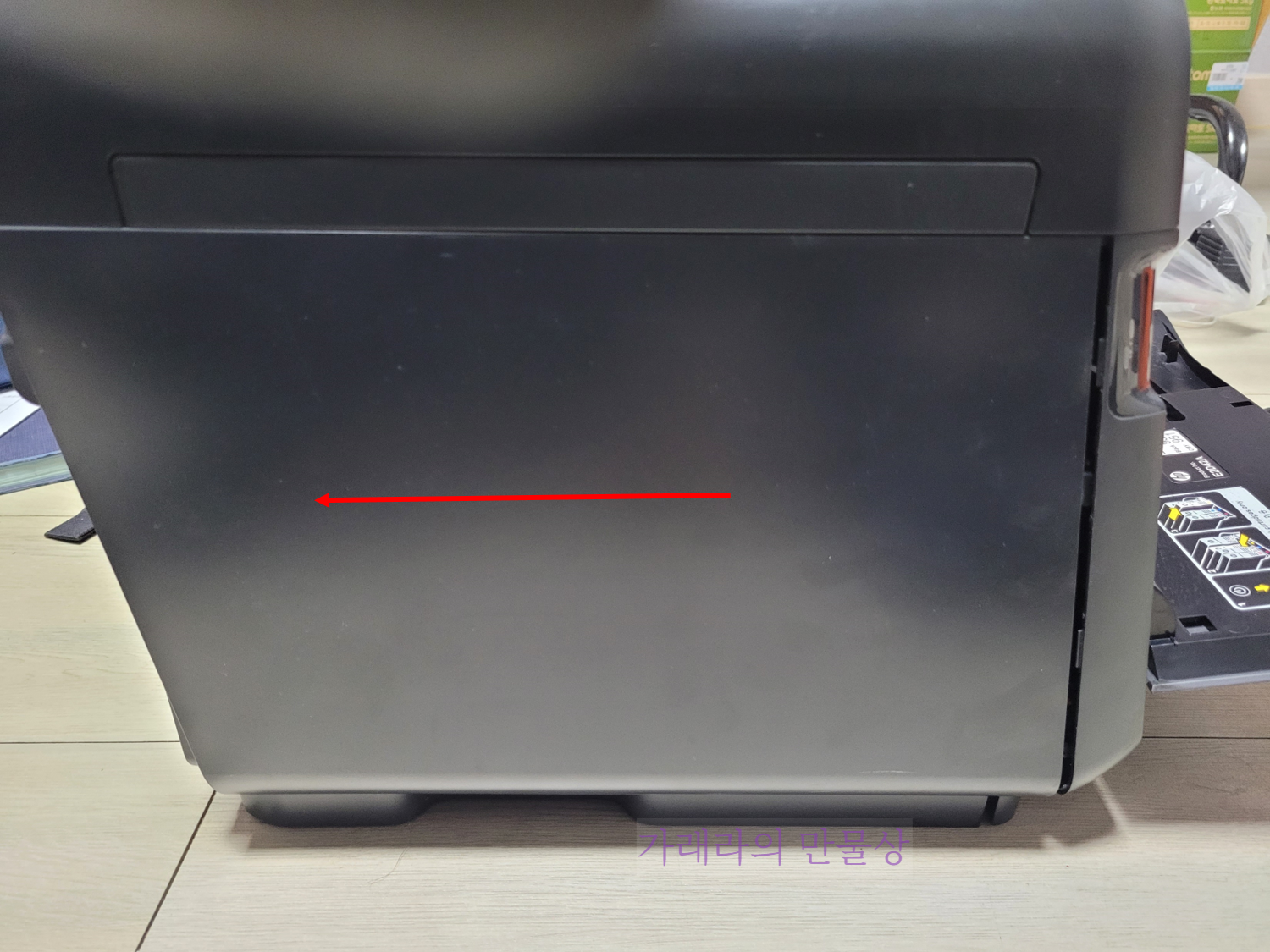

2번 왼쪽 옆판을 화살표 방향으로 밀어 주시면 쉽게 빠집니다.
분해. no6

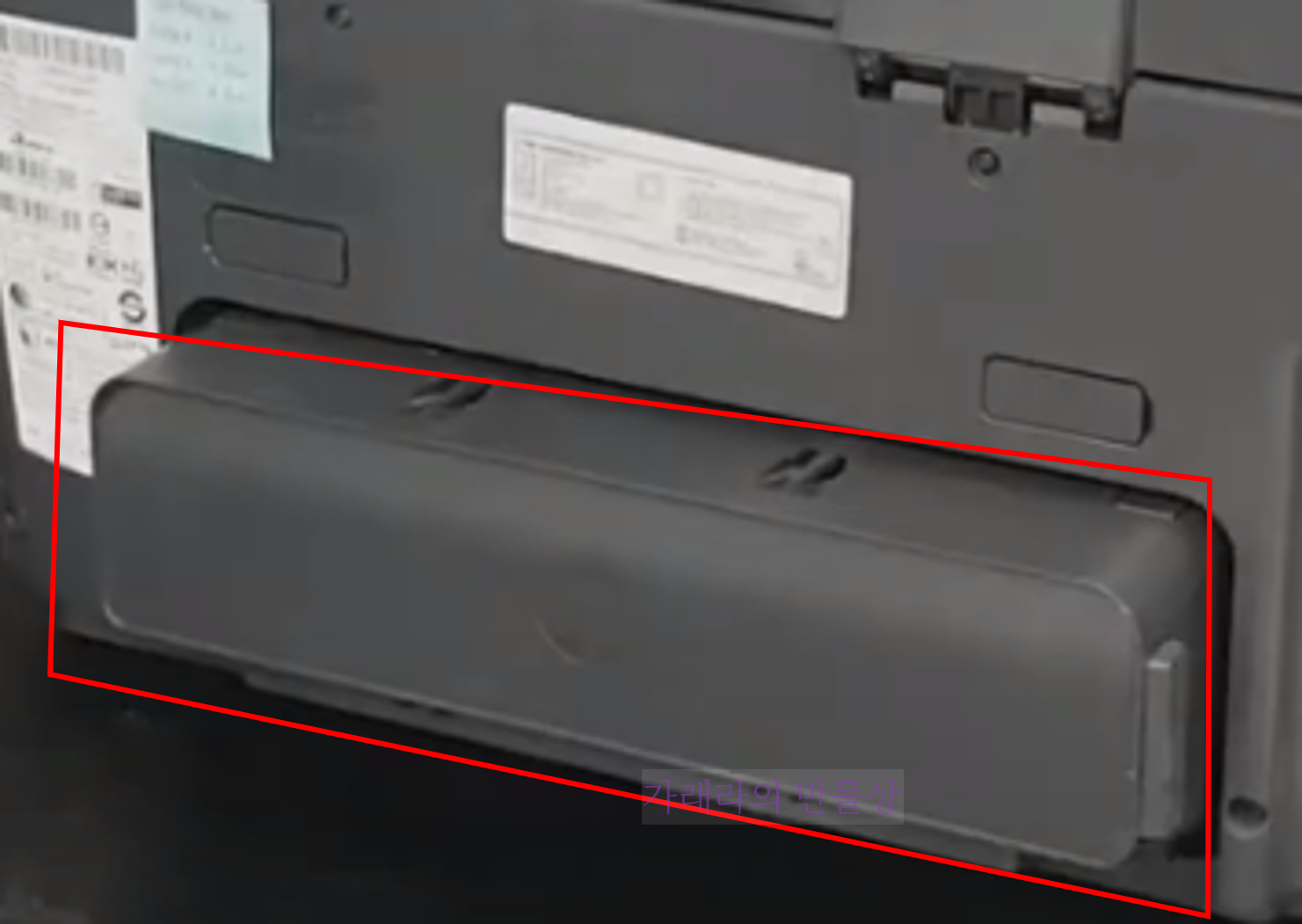

옆판을 분해 하셨다면 뒷판에 표시된 푸분을 옆의 버튼을 눌러 제거해 주세요
분해. no7

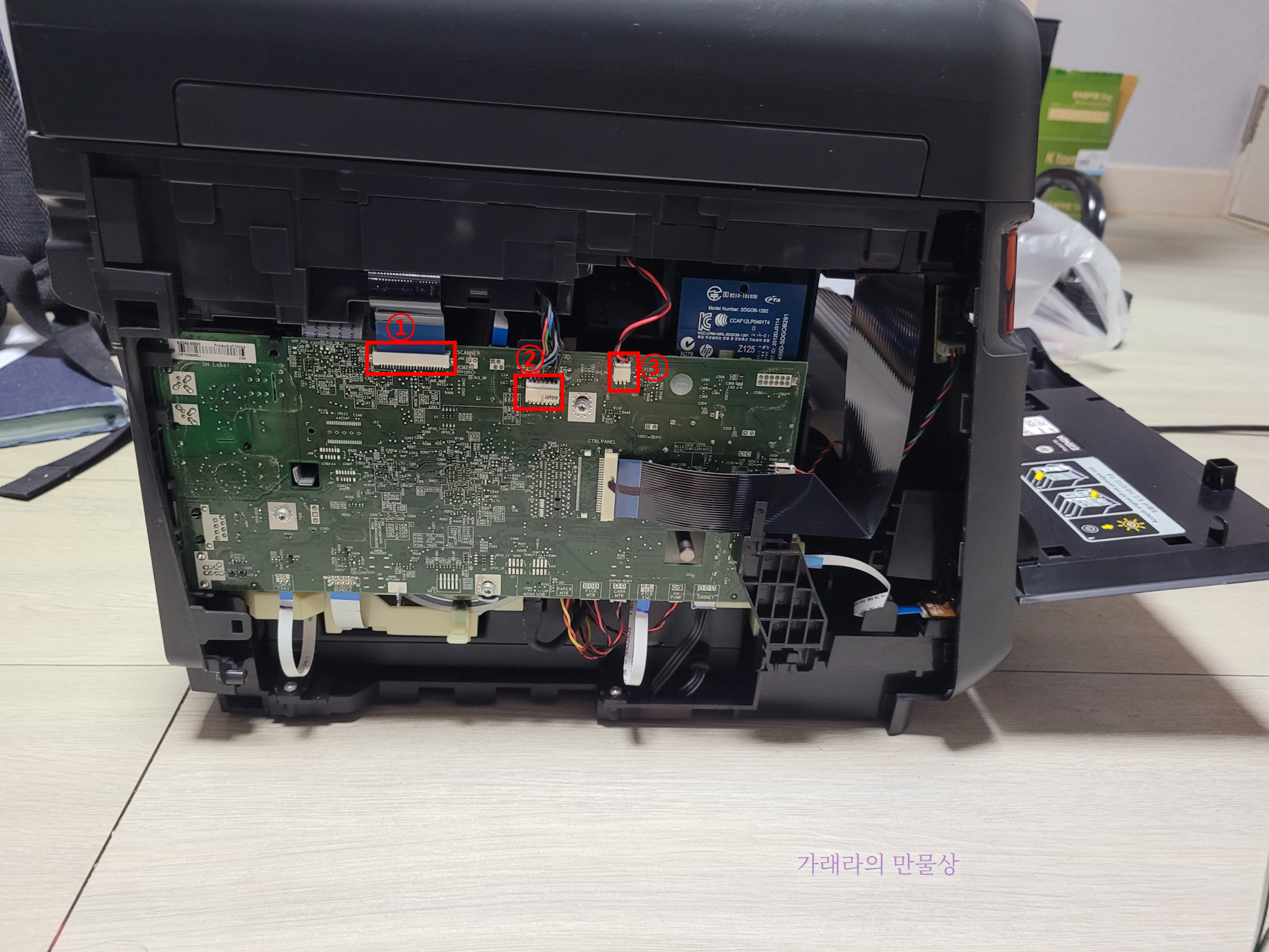

옆판을 제거한 부분에 위의 사진처럼 위에 1번에서 3번까지의 케이블을 제거해 주세요
상판과 연결된 선이라 제거해 줘야 상판을 제거 할 수 있어요
보드에 연결된 선들을 어떤게 연결되 있는지 마지막쯤에 올리도록 하겠습니다.
분해. no8
상판을 제거해야 하는데 ADF라고도 부르는 이것은 그냥 흔들면 빠져서 따로 사진은 첨부하지 않겠습니다.
그냥 흔들면서 빼면 빠집니다. 안빠진다면 후면부에 걸린게 없는지 확인후 분해 하시면 될것 같습니다.
분해. no9
뒷판의 제거는 위의 사진에 보이는 1번과 2번을 살짝 풀어 주신후 살살 흔들어 주시면서 오른쪽 옆판을 신경 쓰시면서 제거해 주시면 됩니다.
분해. no10

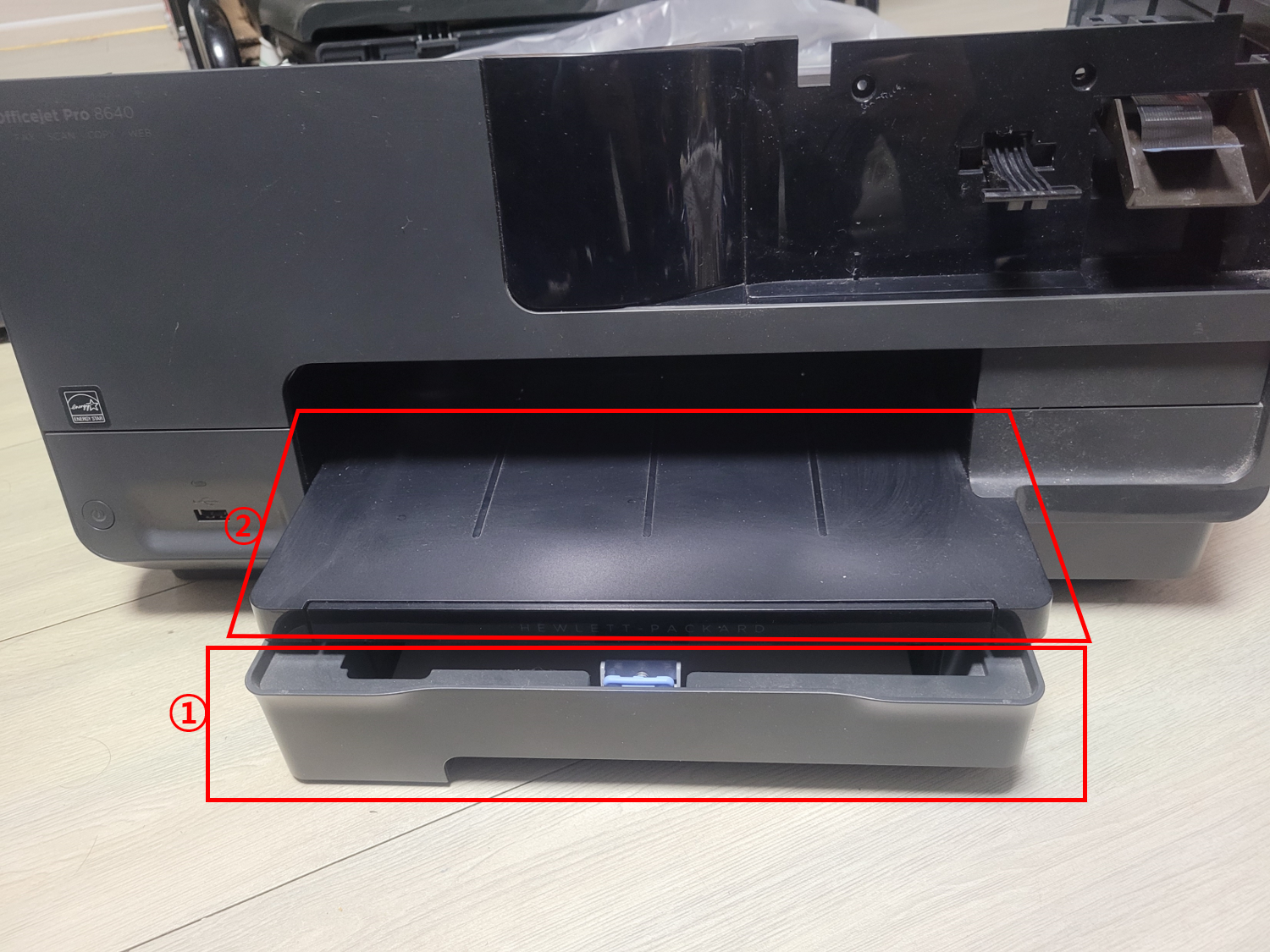

앞판만 빼고 전부 하셨으면 이제 앞판을 분리 해야 하는데요 앞판은 일단 1번 용지트레이와 2번 출력 트레이 쪽을 제거해 주셔야 합니다.
용지 트레이는 바로 당기면 빠지니 쉽게 분리가 가능하실 꺼구요

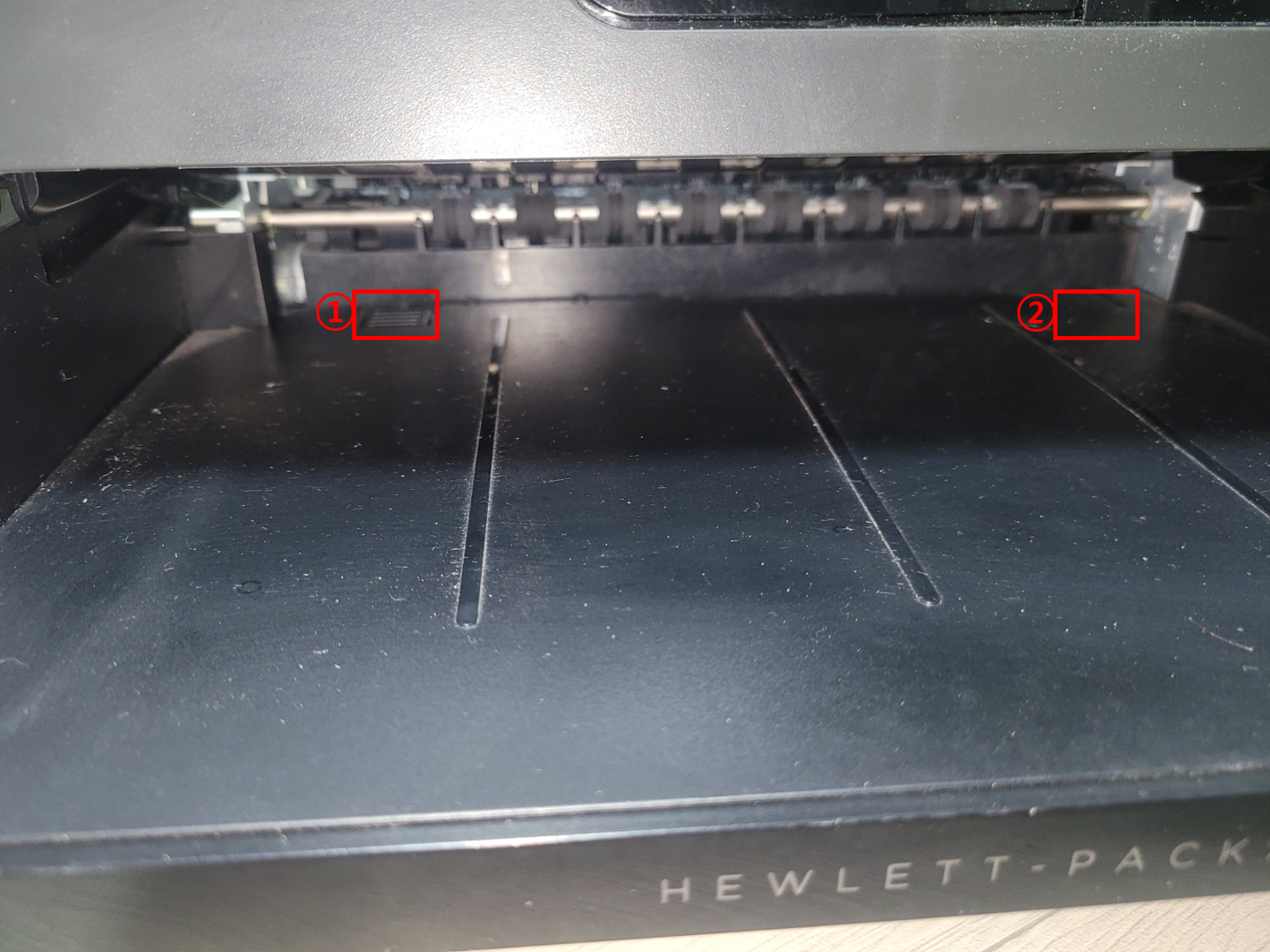

2번 출력 트레이의 경우 위의 사진의 1번과 2번을 누르신 상태에서 몸쪽으로 당기시면 쉽게 제거가 가능하세요~

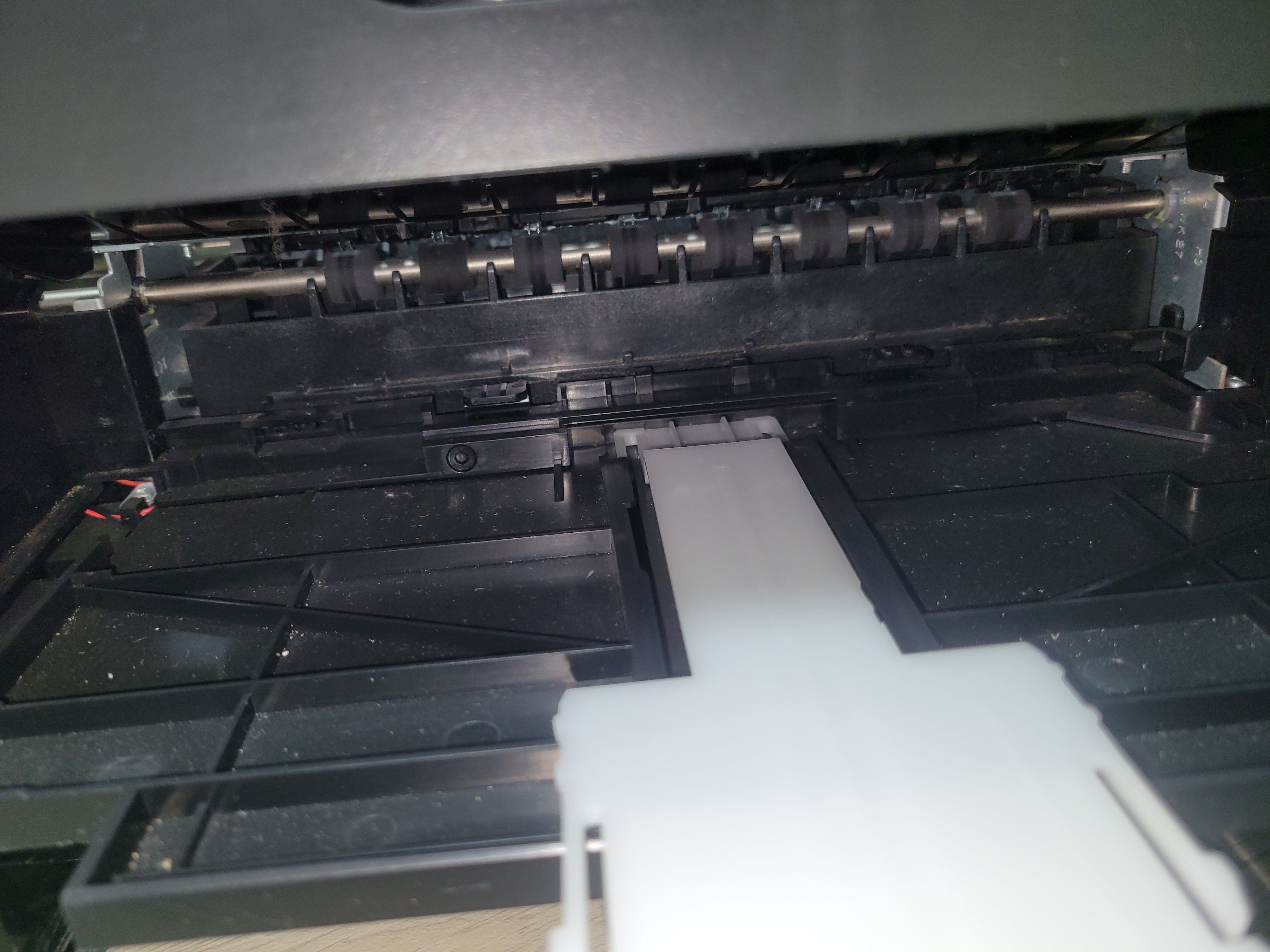

제거 하시면 요렇게 밑에 하얀게 보이는게 있습니다.

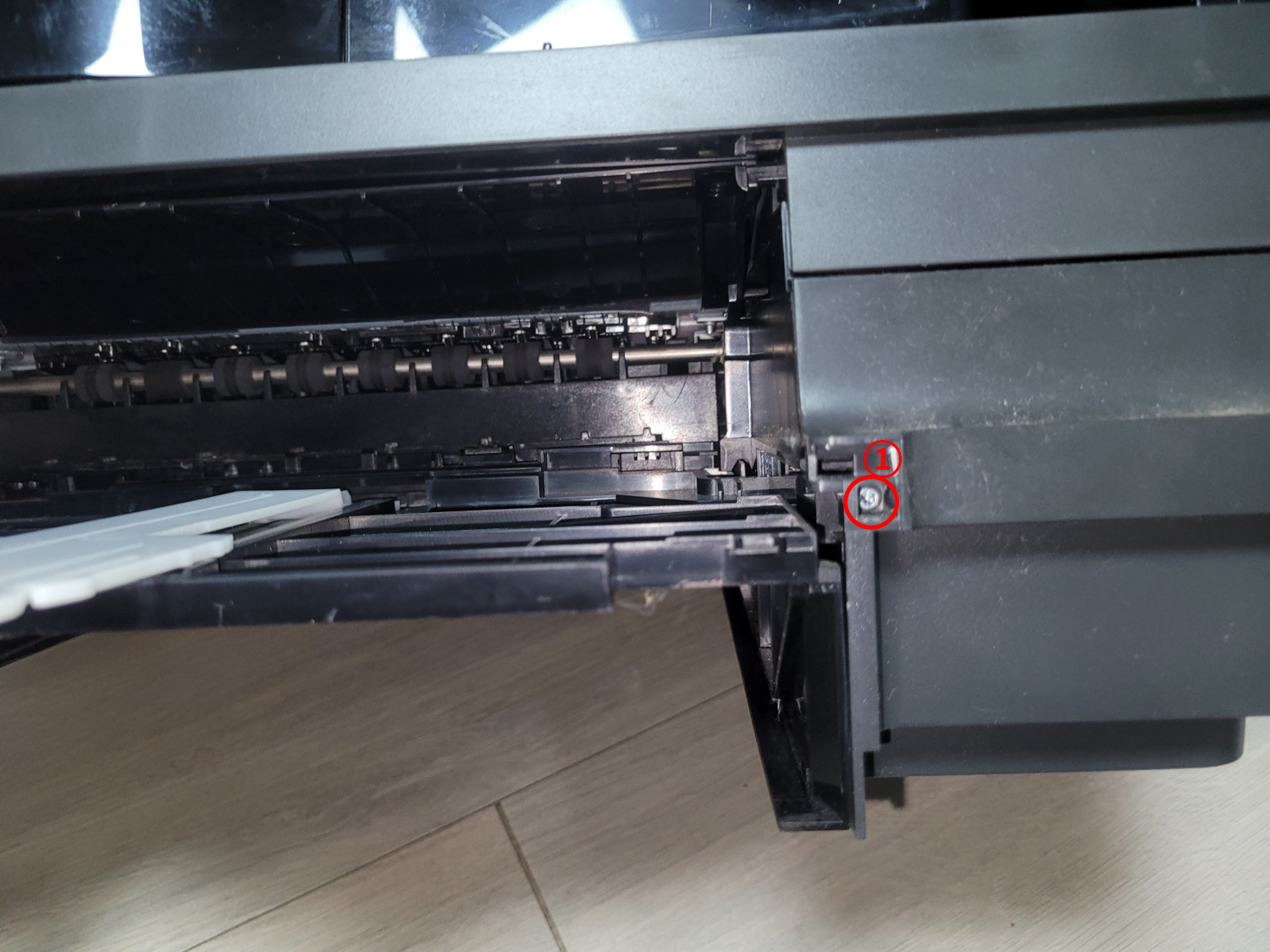

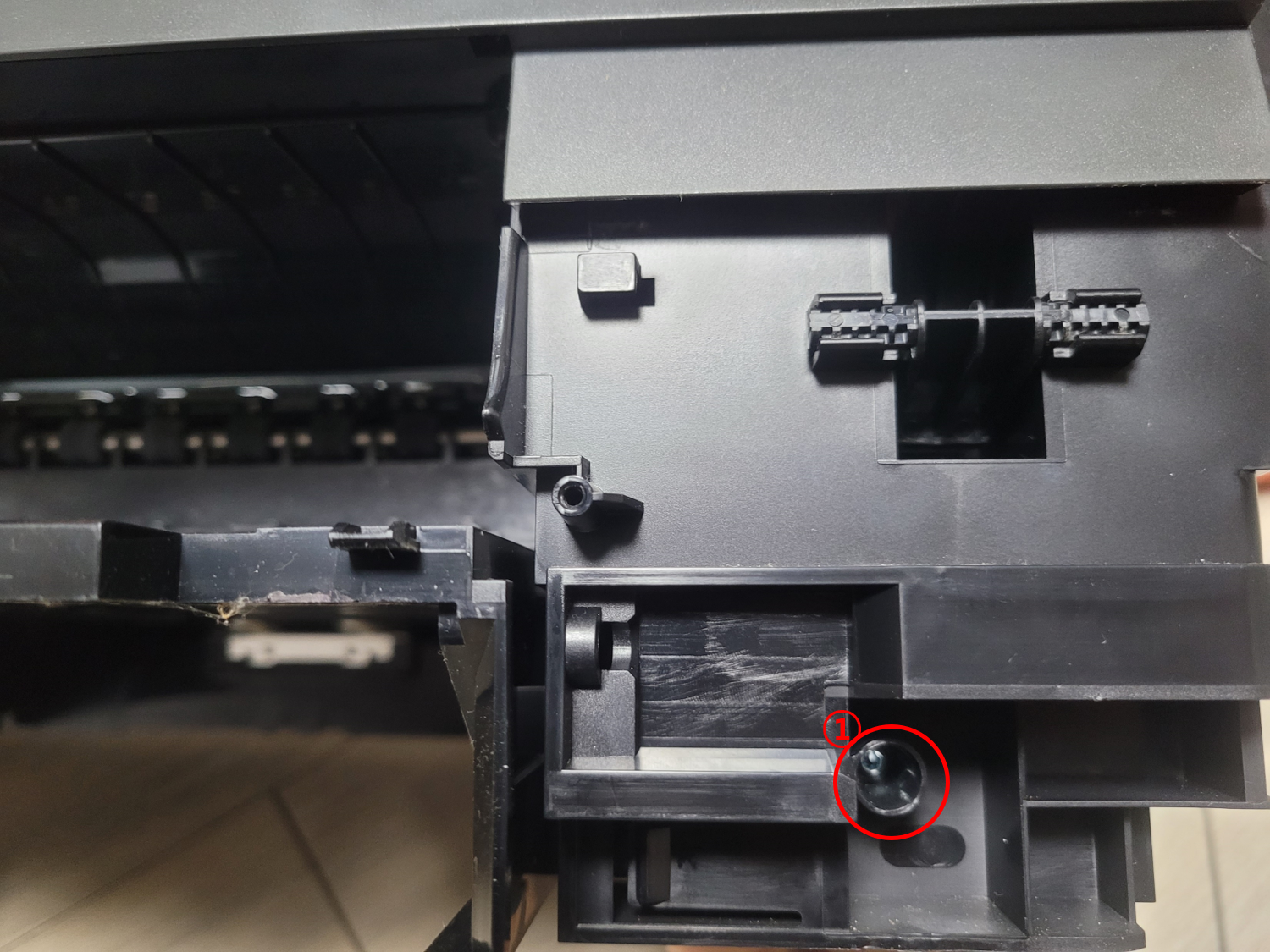

트레이까지 제거 하셨다면 위의 사진의 1번 나사를 제거해 주세요~
나사의 길이는 14mm 입니다.
분해. no11
이제 오른쪽 옆판을 제거해 보겠습니다.

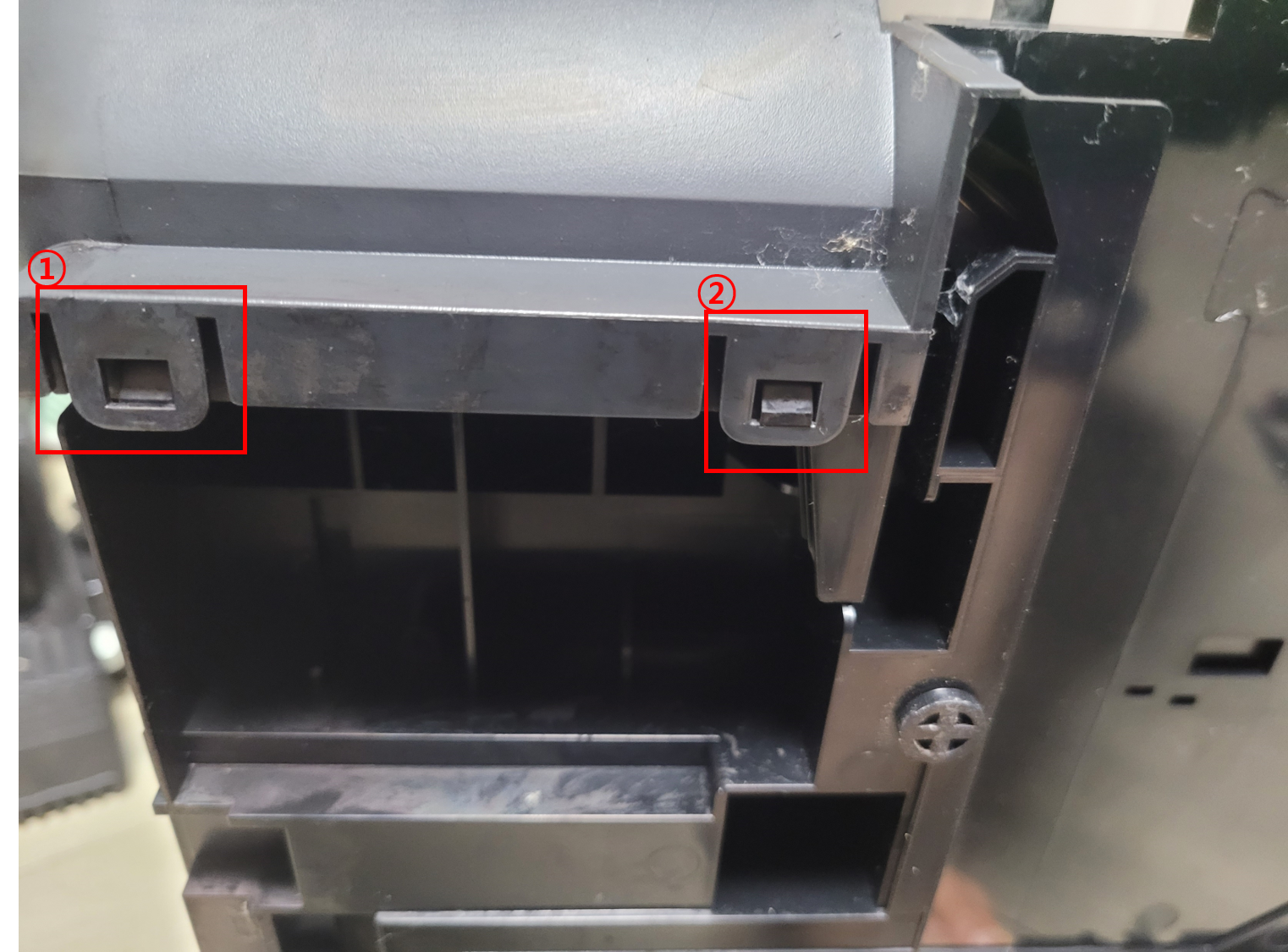

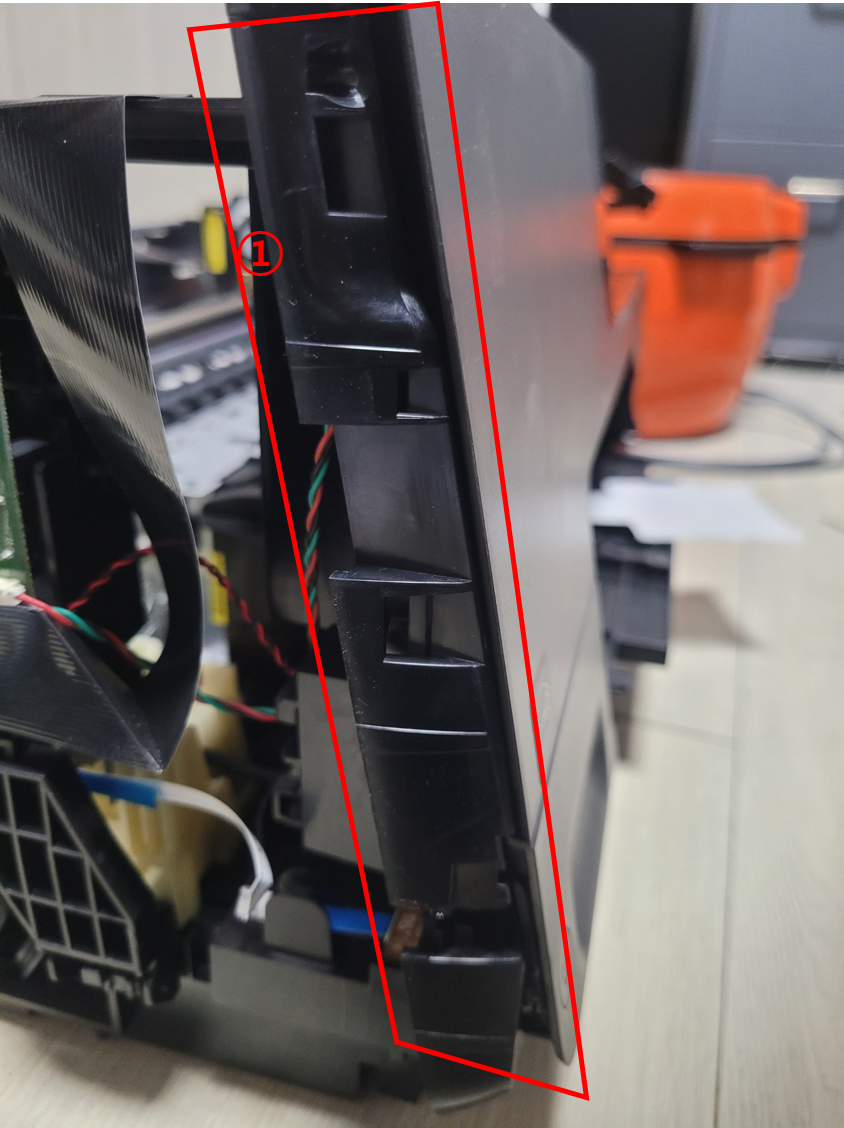

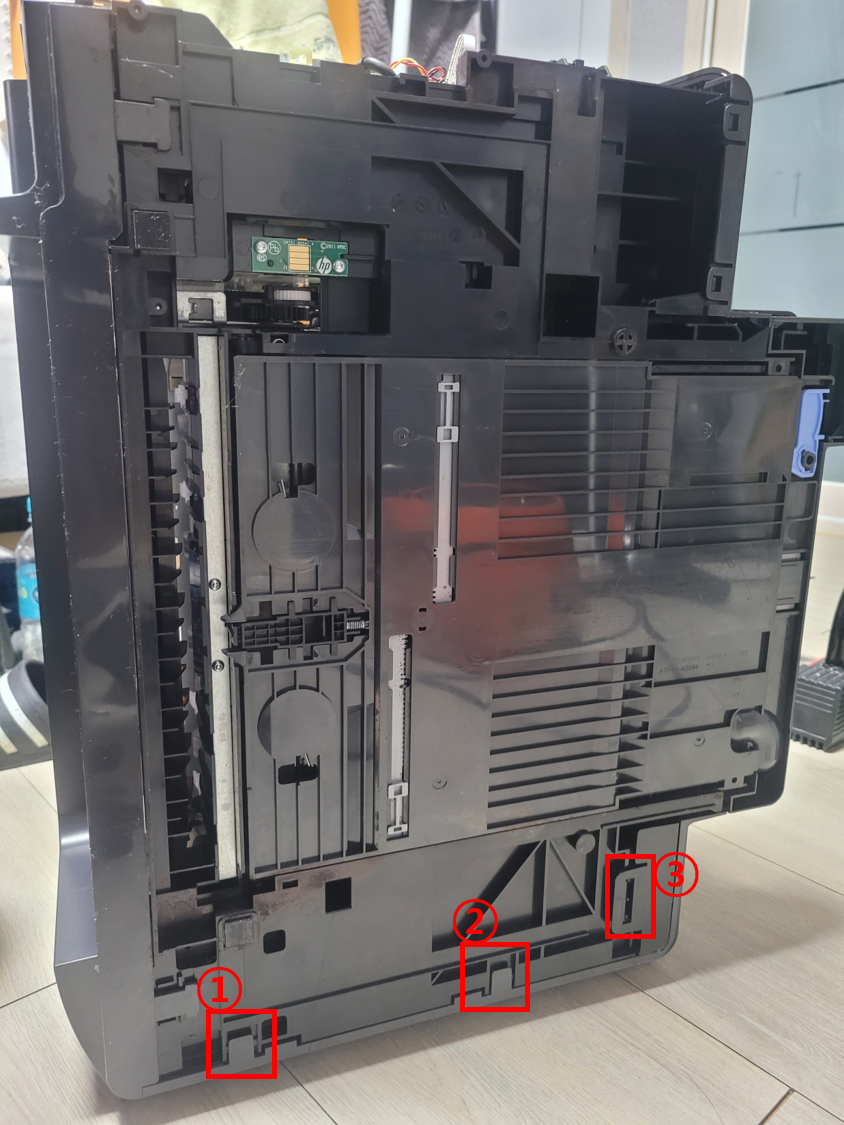

오른쪽 옆판은 위의 사진 처럼 하단의 1번과 2번을 살짝 들어 올려서 빼주신 다음에 살살 흔들 면서 빼주시면 오른쪽 옆판도 제거가 됩니다.
3번은 차후에 전면 앞판 제거에 사용 됩니다.
요렇게 제거가 됩니다.
오른쪽 옆판을 제거 하셨다면 앞판으로 가셔서
위의 사진의 1번 나사를 제거해 주세요
나사의 길이는 14mm입니다.
분해. no12
이제 앞판을 제거할 건데요 앞판을 제거할 때는 하부에 1,2번을 당겨서 살짝 빼주시고
앞판의 옆부분을 살살 당겨 주시면서 빼주시면 쉽게 빠져요~
분해. no13

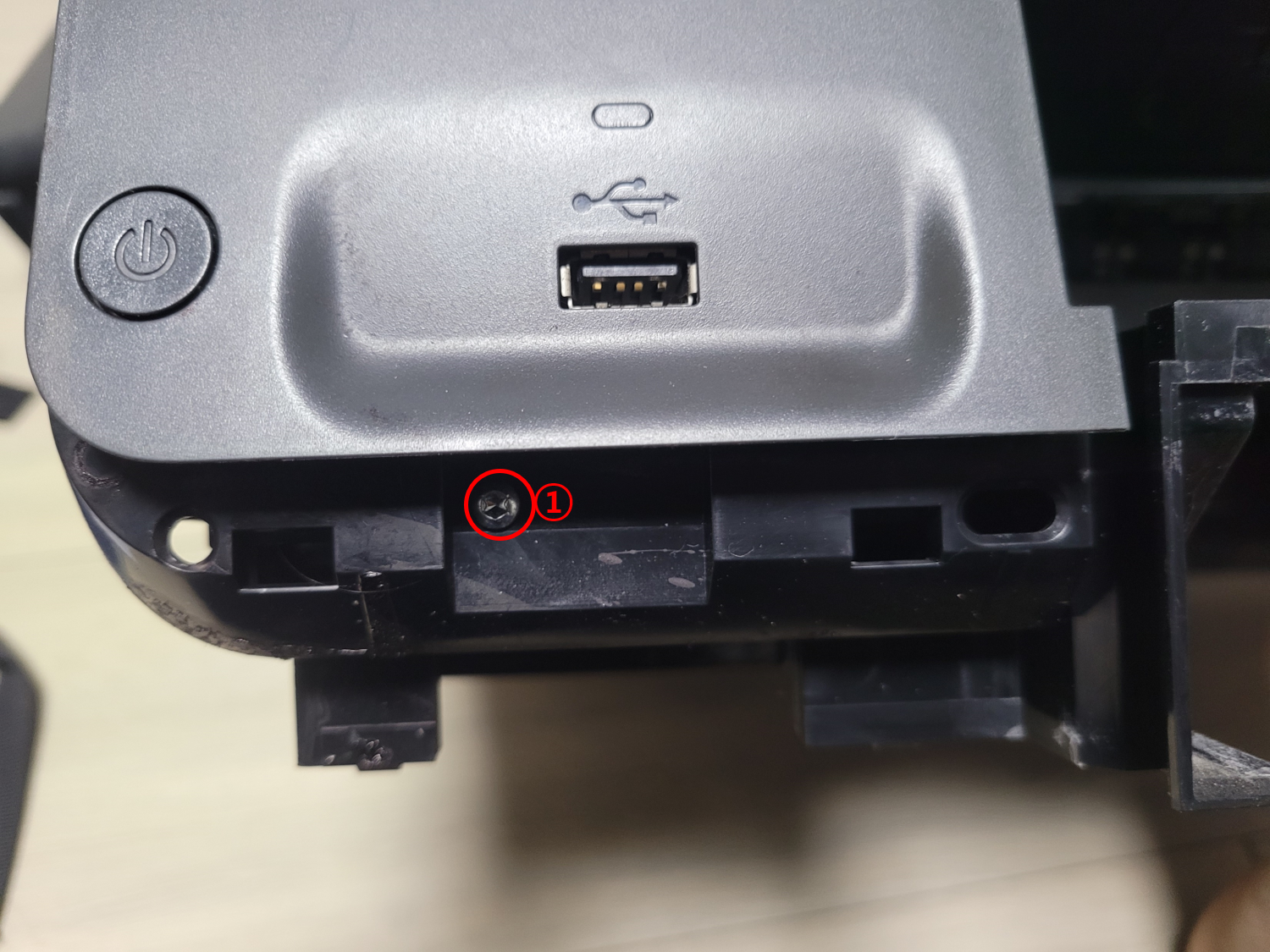

앞판 하단 쪽에 보면 나사가 한개 있는데 이것도 제거해 주시면 되구요
나사의 길이는 14mm입니다.
이렇게 해서 앞, 뒤, 좌, 우, 위, 아래 모든 커버를 분리 하였습니다. 이다음 부분은 분해 2탄에서 따로 작성 하도록 하겠습니다.
그럼 다음 시간에 뵐께요~
