HP officejet pro 8640 ADF 분해 하기



안녕하세요 저번에 분해 하던 복합기에 ADF를 한번 분해해 보도록 하겠습니다.



분해 . 1

나사의 길이는

1 ~ 6번 나사의 길이는 14mm입니다.

7번 나사의 길이는 11mm입니다.



분해. 2

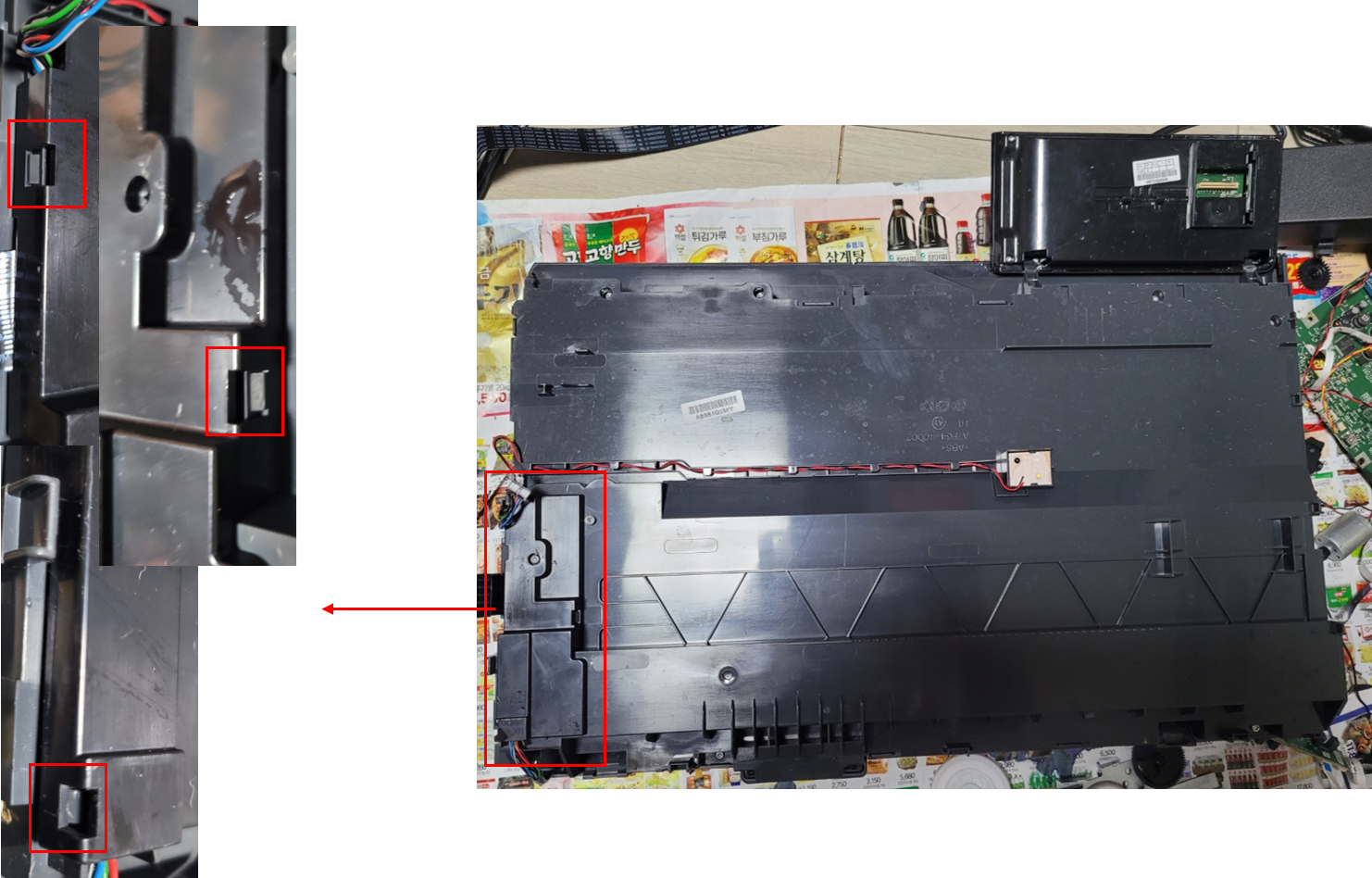

아래쪽과 왼쪽 위쪽에 있는 클립을 제거해 주신후 꺼내시면 쉽게 떨어집니다.

아~!! 꺼내시기 전에

왼쪽 아래쪽에 있는 곳의 클립도 제거해 주시면 안에 전선을 제거할 수 있습니다.



분해. 3

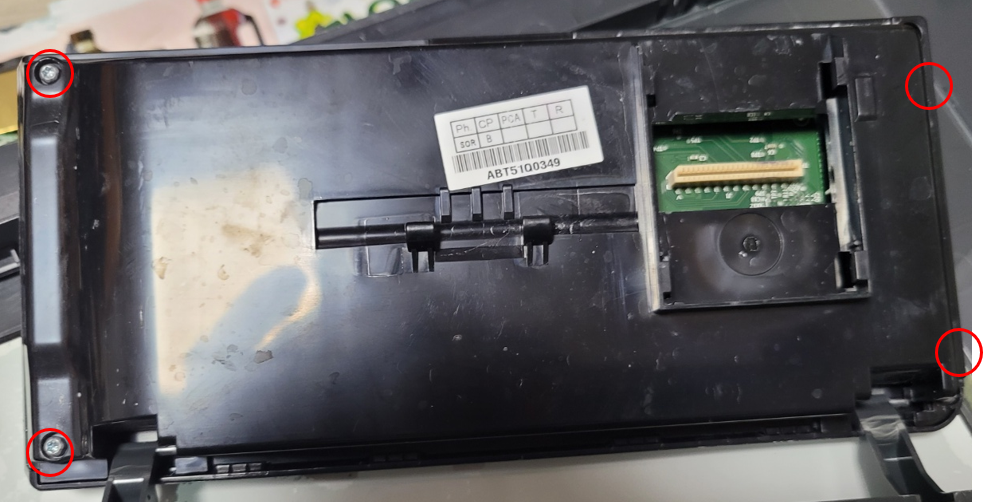

패널쪽을 분해 해 보도록 하겠습니다.

패널쪽 나사는 전체가 다 별9 사이즈에 길이는 7mm입니다.

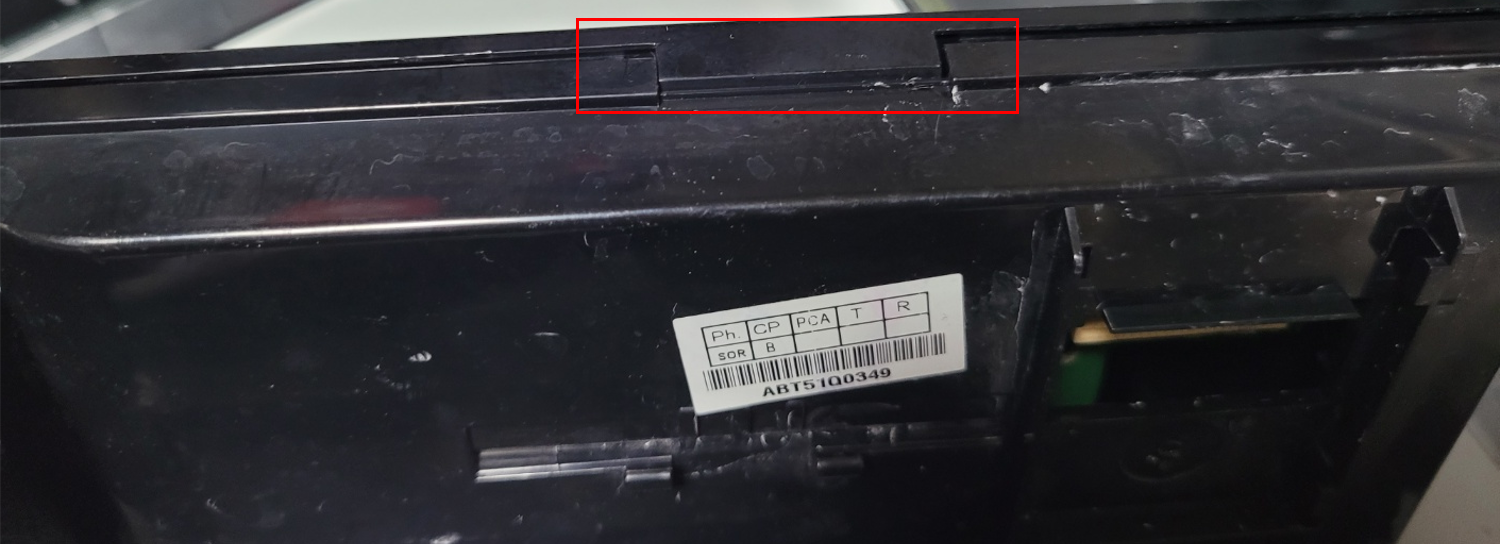

나사를 제거하시고 분리 하실때는



사진의 표시된 부분을 먼저 빼주시면 쉽게 빠집니다.



분해. 4

1~4번 나사의 길이는 별9 사이즈에 7.3mm입니다.

5~8번 나사의 길이는 별 6 사이즈에 6mm입니다.



분해. 5



아래쪽에 나사를 분해 해 주신뒤

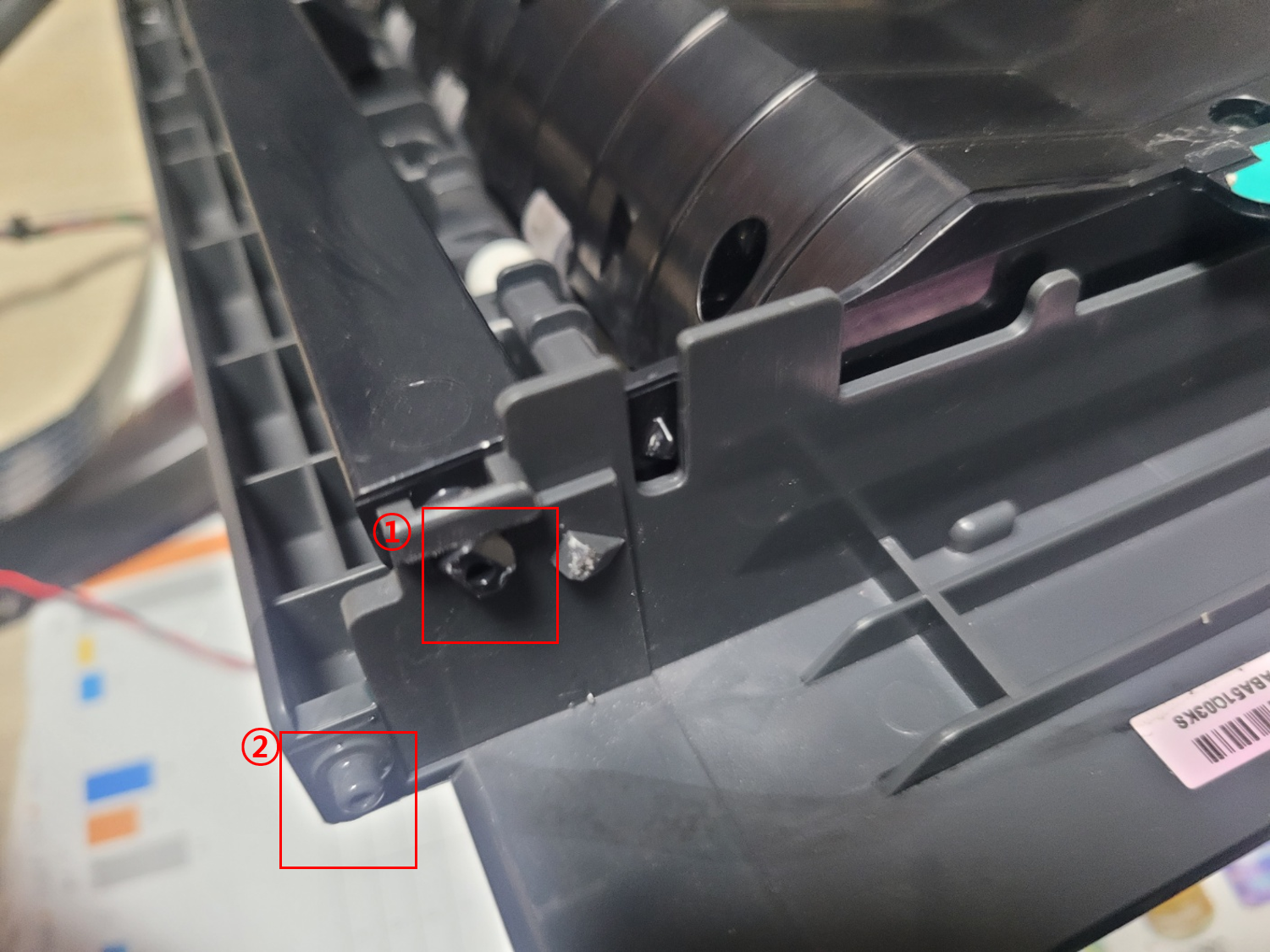

ADF 뒤쪽 커버쪽을 제거해 주도록 하겠습니다. 커버는

열어둔 상태에서



앞쪽에 1번 부분을 당겨서 빼주신후 2번 부분을 빼주시면 반대쪽도 자연스럽게 빠지게 됩니다.



분해. 6



제거하면 이렇게 커버쪽은 이렇게 생겨습니다.

하나씩 푸시면 쉽게 풀려지는 부분이라서 생략하도록 하겠습니다.



분해. 7

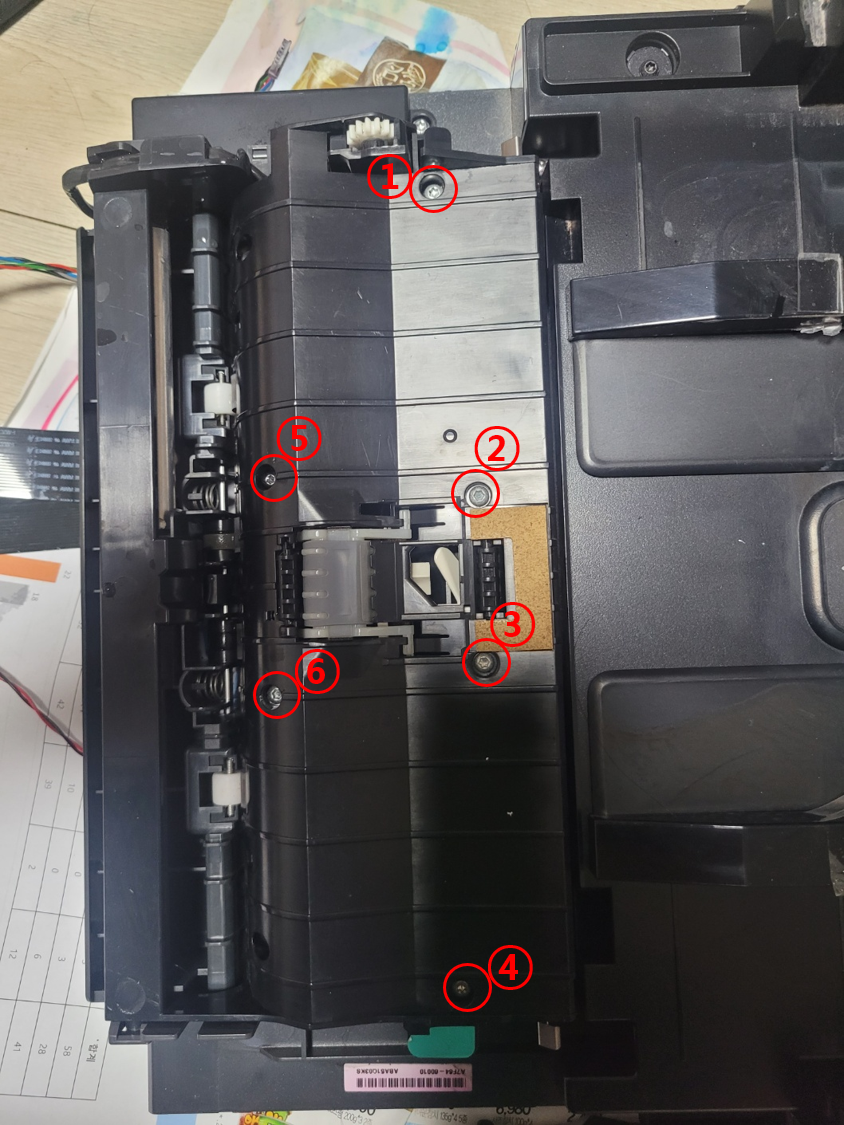

1~6번 나사의 길이는 13.5mm입니다.

나사를 제거하고

사진에 보이는 커버를 당겨서 제거하게 되면

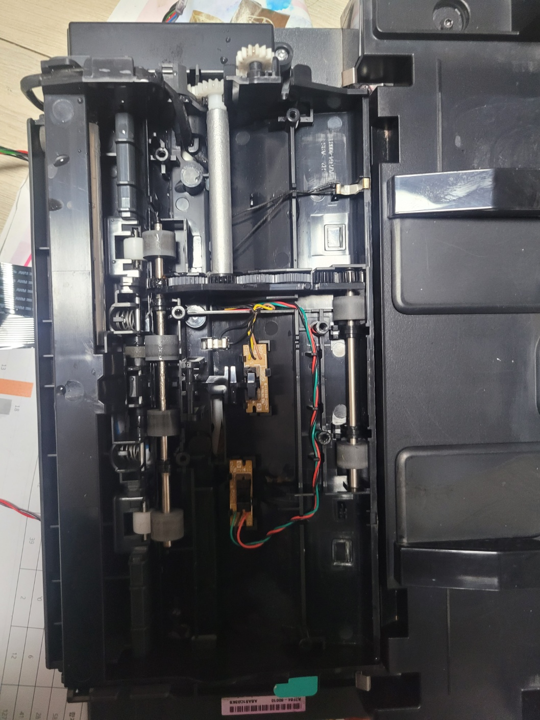

사진과 같은 내부 모습이 보이게 됩니다.

내부는 그렇게 분해 하기 복잡한 사항이 없어 따로 적지는 않도록 하겠습니다.



분해. 8



1~3번 사이즈는 11mm입니다.

안쪽 부분은 대부분 쉽게 제거 되니 따로 포스팅 하지는 않겠습니다.







분해 .9



나머지 부분을 제거해 주시면 되는데 사진에 있는 부분을 빼주시면 커버가 완전히 분리가 됩니다.



분해 . 10

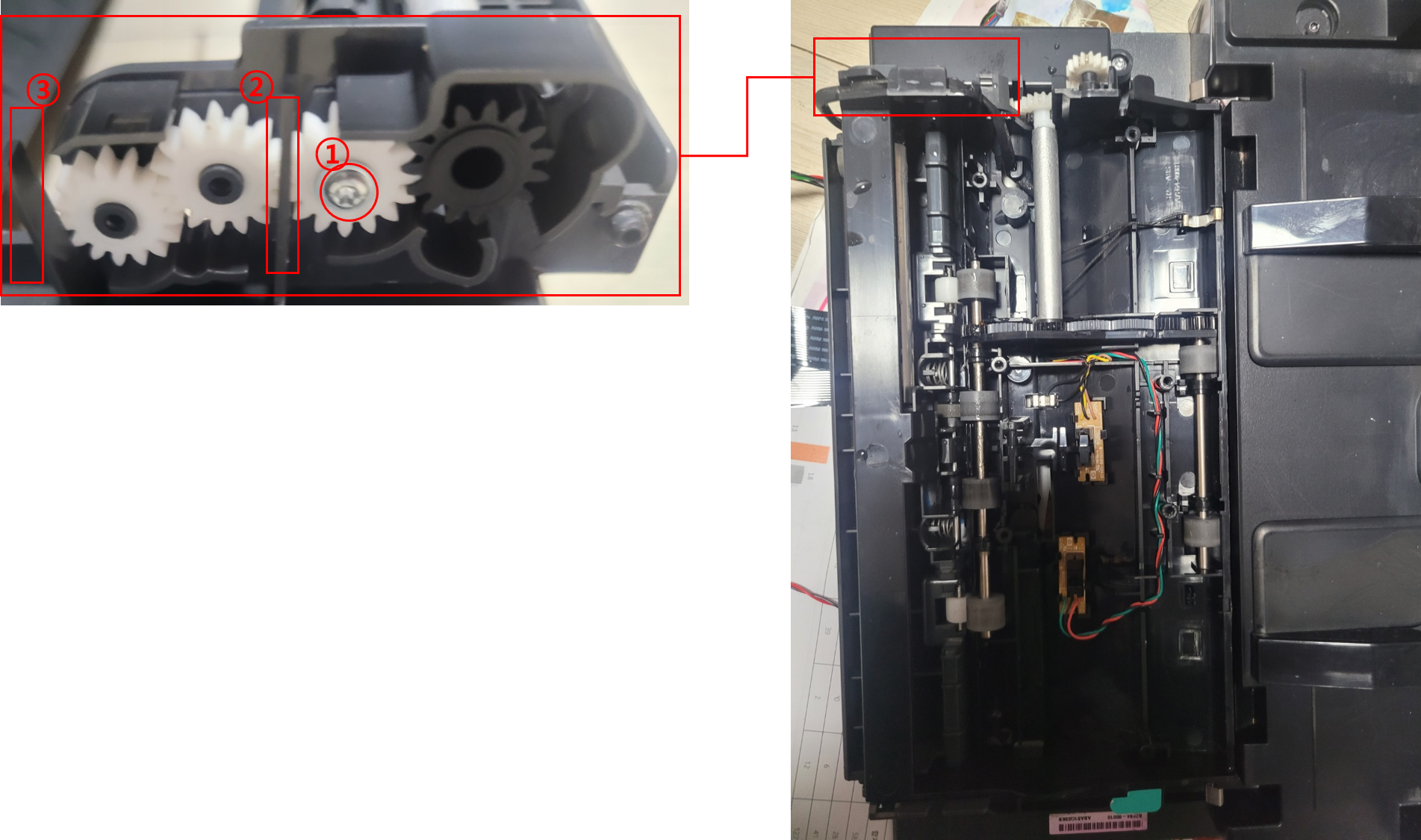

사진에서 1번 나사를 제거해 주세요 나사의 길이는 11.5mm입니다.

그리고 2번은 왼쪽 오른쪽으로 옮기면서 기어를 제거해 주세요

3번도 돈일하게 왼쪽으로 당겨 주신 상태에서 기어를 제거해 주시면 됩니다.



분해. 10

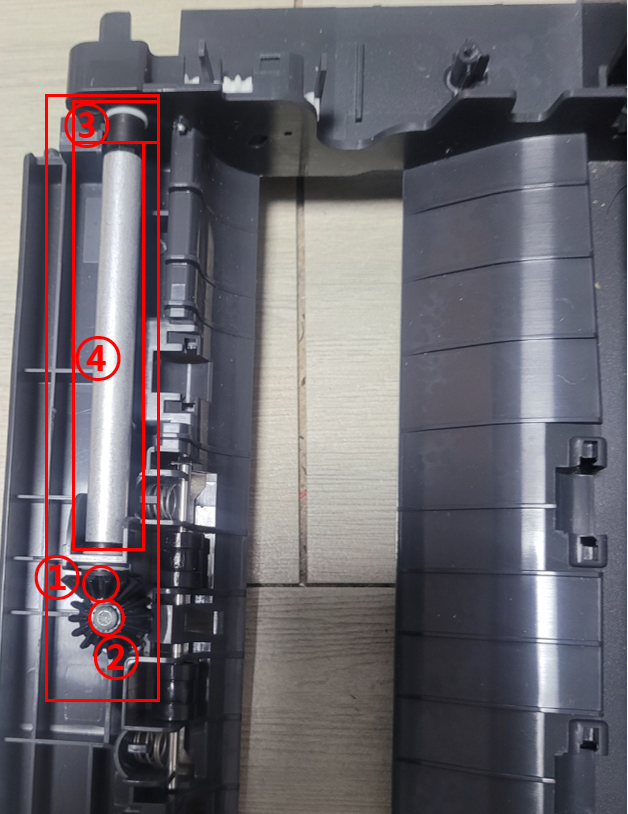

사진의 1번 나사를 제거해 주세요 나사의 길이는 14mm입니다.

그런후 나사의 뒤쪽 육각으로 되 있는 부분을 제거해 주신후 빼시면 쉽게 빠지게 됩니다.

2번의 나사도 동일한 사이즈인데 빼셔도 되고 안빼셔도 빼는데는 문제가 없습니다.



분해. 11

상판에 나머지 부분을 제거해 보도록 하겠습니다.

상판쪽의 사진에서 보듯이 1번 쪽을 먼저 제거해 주시고 그 다음 2번 3번의 락을 제거 해주시고 뜯어 내기 전에 4번에 안쪽에 있는 락들을 제거하면서 분리해 주시면 되겠습니다.



분해. 12



분해 하고 나면 이제 사진처럼 된 부분을 분해 해 보도록 하겠습니다.

나사를 제거해 주세요 나사의 길이는 10mm입니다.

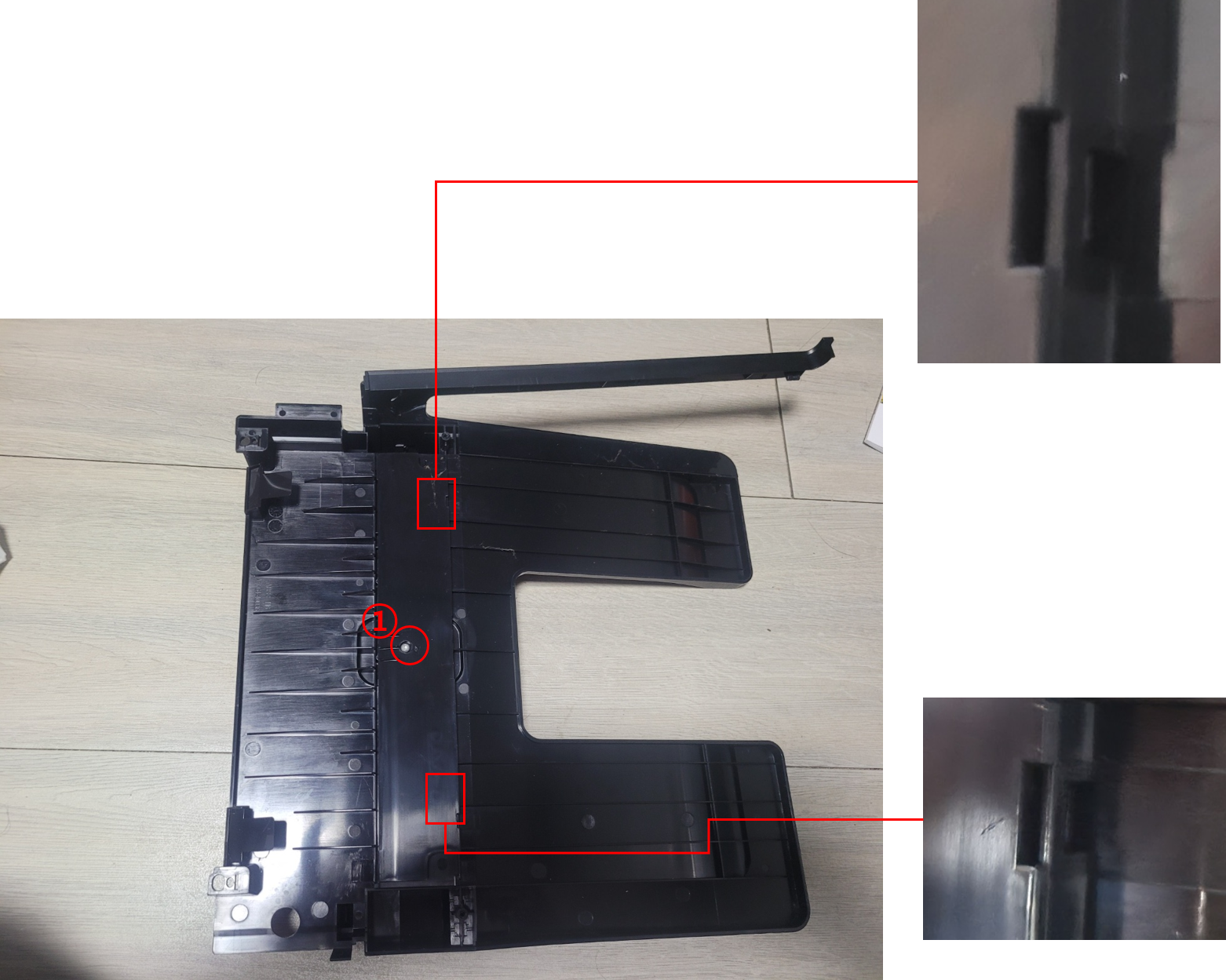

제거 하시고 나면 밑에 이런 부품이 나오게 됩니다. 사진에서 사각형 표시가 된 부분을 살짝씩 처서 빼내시면 쉽게 분해가 됩니다.



분해. 13

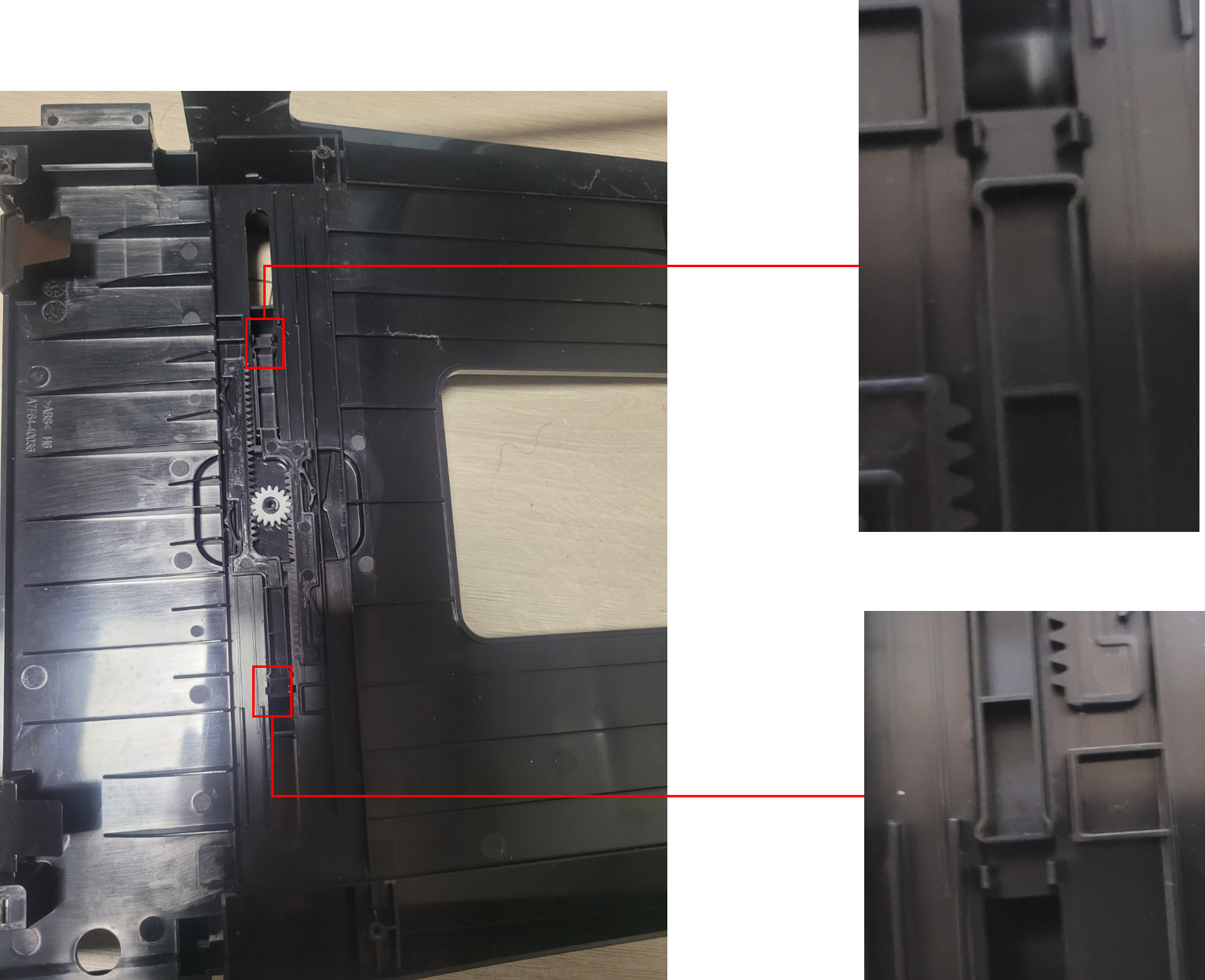

마지막입니다. 위에 상판에 있는 나사를 제거해 주시고 락이 걸려 있는 2군데를 제거해 주시면



기어는 그냥 빼주시면 되고 사진에서처럼 락이 걸린 부분 2곳을 락을 제거하고 꺼내시면 됩니다.



이상으로 ADF를 분해를 마치도록 하겠습니다~
